Detail produk:
|
| Model: | QAD | Pengaturan Kontak: | Spdt |
|---|---|---|---|
| media: | Gas udara, tidak mudah terbakar, dan tidak agresif | Tekanan operasi maksimal: | 10kpa |
| Posisi Pemasangan: | Diafragma di bidang vertikal apa pun | Tingkat perlindungan: | IP54 (dengan penutup) |
| Suhu Operasional: | -40 ℃ hingga 85 ℃ | ||
| Menyoroti: | Switch tekanan udara diferensial Dwyer,SPDT Differensial Pressure Switch,Penggantian Hvac Pressure Switch |
||

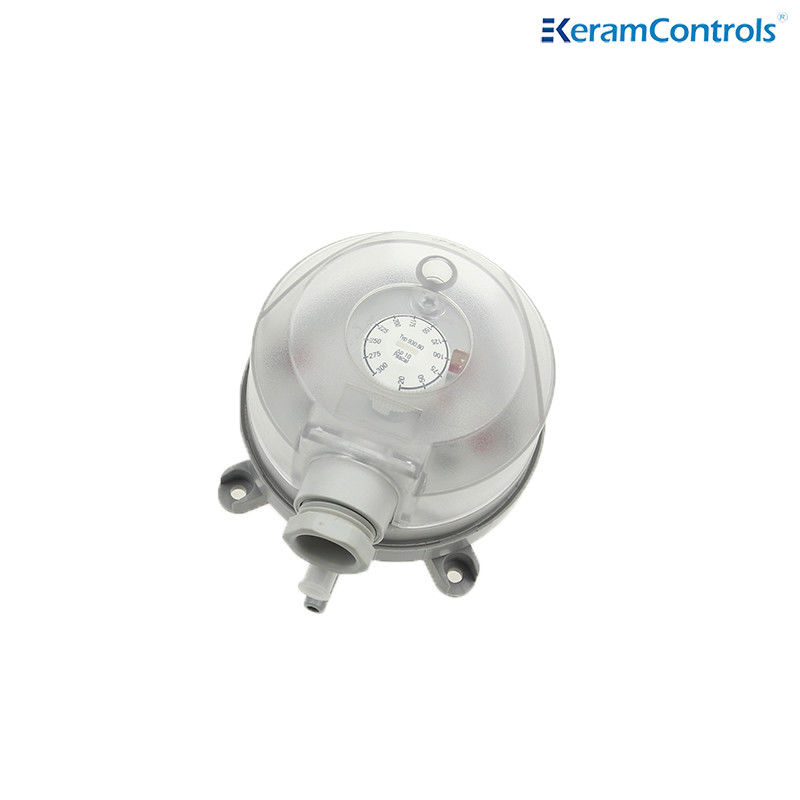

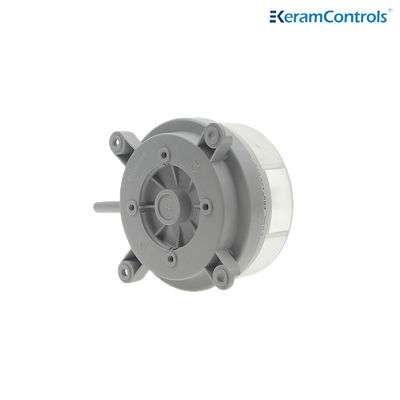

Sakelar tekanan diferensial QAD digunakan untuk status kipas dan aplikasi filter kotor. Kenop dengan nilai tekanan di atasnya memungkinkan titik setel disesuaikan secara visual di lapangan. Tabung probe saluran plastik, selang silikon fleksibel, dan sekrup pemasangan disertakan dengan semua model.
| Model | QAD |
| Media | Udara, gas yang tidak mudah terbakar dan tidak agresif |
| Tekanan Operasi Maksimum | 10kPa |
| Posisi Pemasangan | Diafragma di bidang vertikal mana pun |
| Tingkat perlindungan | IP54 (dengan penutup) |
| Suhu Pengoperasian | -40℃ hingga 85℃ |
| Susunan Kontak | SPDT |
| Peringkat Listrik | Resistansi: Awal:< 50 milliohm; |
| Arus 1.5A resistif (0.4A induktif) 250V | |
| Koneksi Listrik | Terminal bilah 6.3x0.8 46244 atau sekrup |
| Material | Rumah: ABS |
| Konektor saluran: ABS | |
| Membran: Silikon | |
| Selongsong kabel: PVC | |
| Berat | 0.15kg (0.35kg dengan pipa fleksibel) |
| Koneksi | φ6.0mm untuk koneksi tabung |
| Persetujuan | UL, CE, RoHS |
Kontrol tekanan udara seri QAD dikalibrasi pabrik untuk posisi vertikal. Jika dipasang secara horizontal, ini akan memengaruhi titik penyalaan sebagai berikut:
• dengan penutup menghadap ke atas, titik penyalaan 15Pa lebih tinggi dari skala;
• dengan penutup menghadap ke bawah, titik penyalaan 15Pa lebih rendah dari skala.
Catatan:Jangan memasang terbalik dengan tekanan trip kurang dari 50pa!
| Model | Rentang Tekanan | Diferensial | Toleransi |
| QAD-1 | 20~200Pa | 10Pa | ±15% |
| QAD-2 | 30~300Pa | 10Pa | ±15% |
| QAD-3 | 40~400Pa | 20Pa | ±15% |
| QAD-4 | 50~500Pa | 20Pa | ±15% |
| QAD-5 | 200~1000Pa | 100Pa | ±15% |
| QAD-6 | 500~2500Pa | 150Pa | ±15% |
| QAD-7 | 1000~5000Pa | 250Pa | ±15% |
