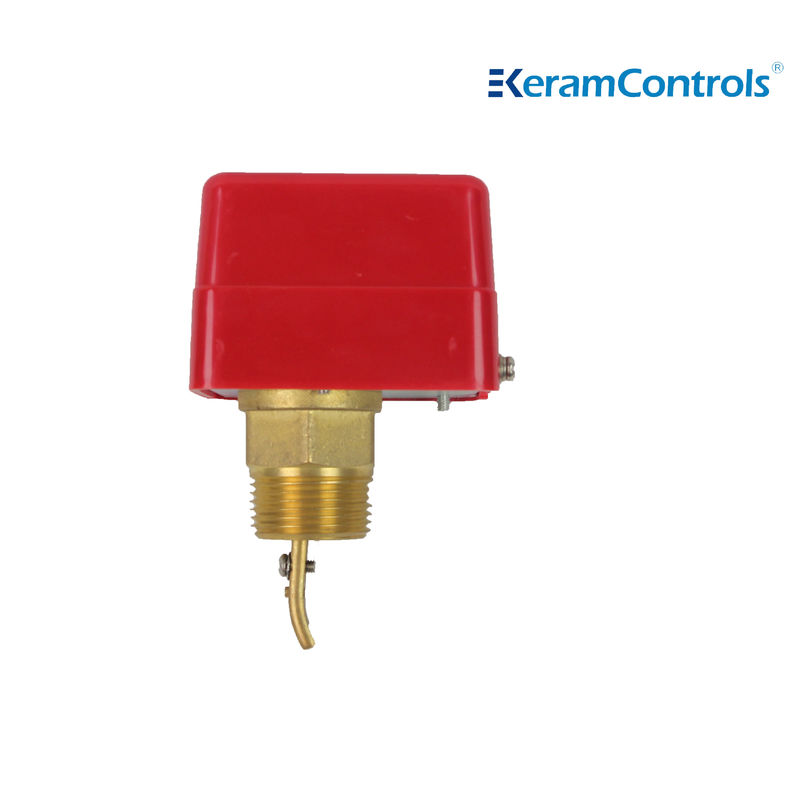

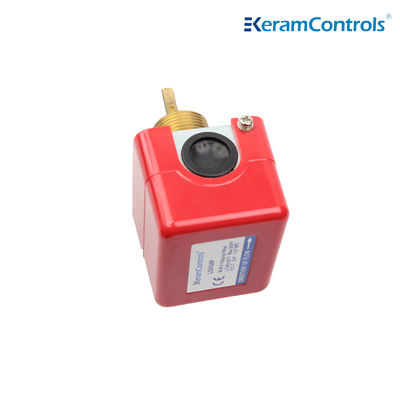

Switch Aliran Cairan Seri LQY
| Jenis operasi: | Nyala / Mati, satu tahap, sakelar mikro | Penyesuaian pengaturan laju aliran: | Sekrup bagian dalam |
|---|---|---|---|
| Bahan dayung: | Baja Tahan Karat | Perlindungan: | IP54 |
| Warna: | Merah | Aplikasi cair: | Air panas, dingin, sumur, kolam dan laut, Air Garam atau etilen glikol |
| Suhu sekitar yang diizinkan: | -20 ℃ ~ 85 ℃ | ||
| Menyoroti |
Instalasi saluran switch aliran udara CE,Pemasangan saluran switch aliran udara IP54,Air conditioning air flow proving switch |
||
Pemasangan Saluran Saklar Aliran Udara IP54 Untuk Pendingin Udara
Keterangan
Sakelar Aliran Cairan Seri LQY untuk Perpipaan di Pabrik Industri: Pemanasan, AC, Sistem Pendinginan, dan Pompa Panas
Fitur
- Sakelar aliran cairan seri LQY digunakan untuk memantau perubahan aliran
- Sakelar mikro SPDT yang telah direnovasi memastikan fungsi sakelar yang andal
- Suhu maksimal medium 120℃
- Tekanan cair hingga 1Mpa

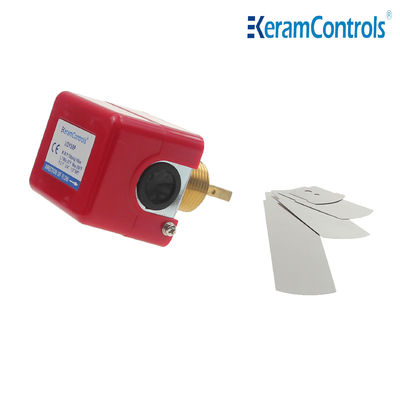

- 3 bilah baja tahan karat untuk diameter pipa 25-75mm
- 6 bilah tambahan untuk pipa 100-150mm
- Tipe perlindungan IP54
- Berbagai koneksi tersedia berdasarkan permintaan
- Tekanan kerja maksimal 13,5Bar
- Pemuatan listrik AC250V 10A
- persetujuan CE
Data Teknis
| Jenis operasi | Nyala/Mati, satu tahap, saklar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Laju aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup bagian dalam |
| Elemen penginderaan | Mendayung |
| Aplikasi cair | Panas, dingin, sumur, air kolam dan laut, Air garam atau etilen glikol |
| Bagian material yang bersentuhan dengan fluida | Kuningan |
| Bahan dayung | Baja tahan karat |
| Suhu cair | -10℃~120℃ |
| Suhu lingkungan yang diizinkan | -20℃~85℃ |
| Kelembaban lingkungan yang diijinkan | 10…90% RH, tanpa kondensasi |
| Entri kabel | Pemasangan M18 |
| Perumahan | ABS atau PC Tahan Api |
| Perlindungan | IP54 |
| Warna | Putih |
| Berat | 1.0Kg |
Dimensi (mm)
Struktur
Tabel Laju Aliran Cairan
| Ukuran Pipa Saluran (dalam.) | 1 | 1-¼ | 1-½ | 2 | 2-½ | 3 | 4 | 5 | 6 | 8 | |
| Aliran minimum | Aliran Tingkatkan R ke Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| Penurunan Aliran R ke B ditutup | 0,6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| Aliran maksimal | Peningkatan aliran R ke Y ditutup | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| Penurunan aliran R ke B ditutup | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
Instalasi
Arah panah pada silinder harus sejajar dengan aliran pipa;
Sakelar aliran air harus dipasang pada pipa horizontal, harus dipasang pada arah vertikal;
Sakelar aliran yang digunakan sama sekali tidak mengizinkan aliran balik untuk menghindari bilah kembali ke dalam patahan.
Fungsi Kontak
Pemangkasan Dayung
Melihat
Dengan (* ) daun untuk pabrik dipasang;
Dengan ( △) untuk bilah tambahan (tidak terpasang);
Setelah daun dipangkas untuk dipasang. bagian atas dindingnya tidak boleh ada gesekan dengan dinding dan bagian bawahnya mempunyai celah 5-10 mm.
Spesifikasi Model
| Model | Koneksi | Catatan |

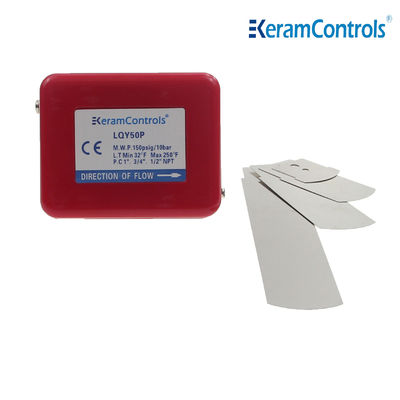

| LQY50P | 1''-11 1/2NPT | Kotak Plastik |
| LQY50P-1 | 1''-11 1/2NPT | |
| LQY50P-2 | 1/2''-14 NPT | |
| LQY50P-3 | 3/4''-14NPT |
Pertanyaan Umum
1 T: Berapa waktu pengirimannya?
A: Menurut spesifikasi dan jumlah pesanan Anda, umumnya 4
hari untuk produk standar normal dalam 10pcs.
2 T: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah produsen dengan pengalaman bertahun-tahun. Kami memilikinya
pabrik sendiri. Selamat datang untuk mengunjungi pabrik kami.
3 T: Bisakah kami menggunakan logo kami pada produk?
A: Ya, Kami dapat menyediakan layanan OEM.
4 T: Apakah Anda memiliki produk dengan sertifikat bekas?
A: Ya, kami dapat menawarkan sertifikat keamanan intrinsik dan tahan api.
5 T: Apa garansi produk Anda?
A: Normalnya 12 bulan.
6 T: Apa alat transportasinya?
A: Ekspres seperti TNT,Fedex,DHL,UPS, atau logistik berdasarkan indikator.
