Detail produk:
|
| Nama: | Sakelar Aliran Cairan | Dukungan yang disesuaikan: | OEM |
|---|---|---|---|
| Jaminan: | 1 tahun | Perlindungan: | IP65 |
| Sertifikasi: | CE | Pengaturan Kontak: | Spdt |
| Peringkat listrik: | 15(8)A 24/250VAC | Suhu yang Diijinkan: | Dayung （-20 ~ 120 ℃） |
| Instalasi: | Instalasi vertikal | Pengiriman: | 3-5 hari kerja |
| Kabel: | M18 | Elemen penginderaan: | Mendayung |
| Menyoroti: | KWFS 250V switch aliran air,KWFS Chiller switch aliran air,Saklar aliran pendingin KWFS CE |
||

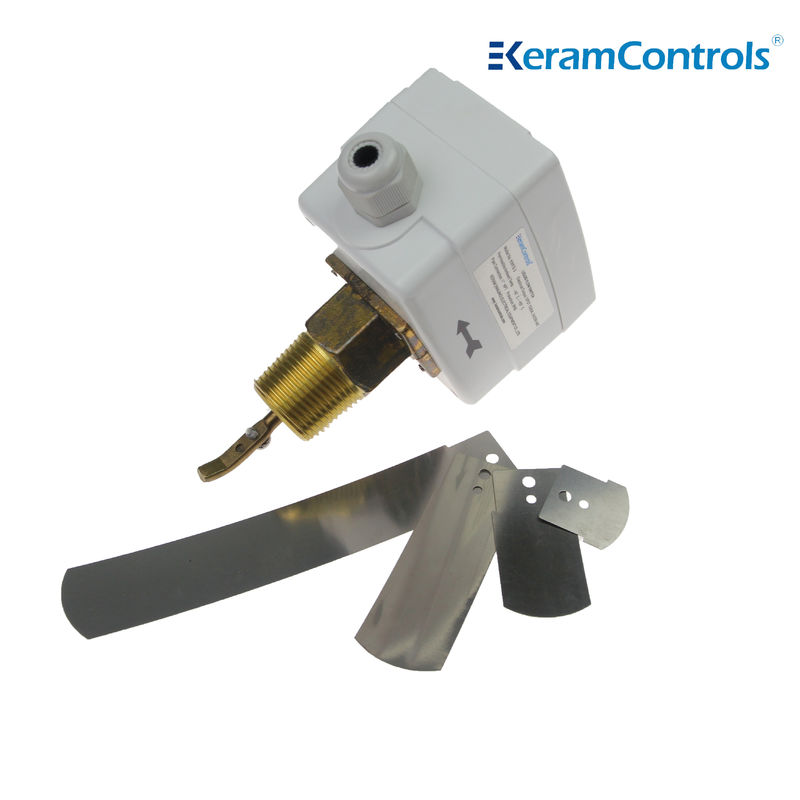

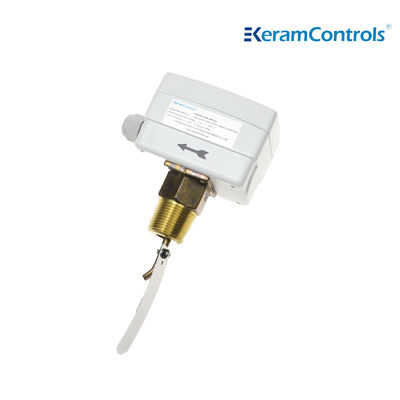

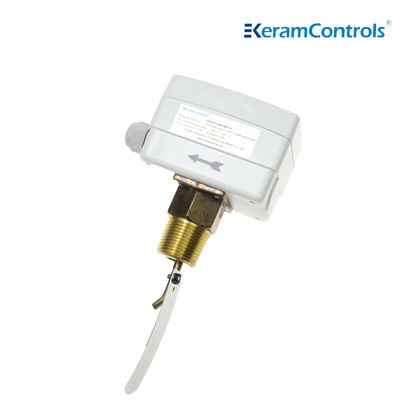

Saklar Aliran Cairan Untuk Pemantauan Aliran Cairan OEM IP65 Kuningan
Saklar dayung aliran cairan seri KWFS, cocok untuk pipa pabrik industri: pemanas dan pendingin udara, sistem pendingin dan pompa panas. Kontrol aliran air dan media normal.
Kontrol dan pantau aliran cairan boiler, pompa, dll., dari peralatan pemanas, pendingin, dan pendingin udara.
Fitur
● Kontrol aliran air dan media normal
● Saklar mikro SPDT yang diperbarui memastikan fungsi saklar yang andal
● Peringkat saklar 15(8A)250VAC
● IP65, penutup kelas I
● Titik setel dapat disesuaikan
● Dayung baja tahan karat
● Bahan kuningan
● Suhu cairan maks. 120℃
● Tekanan kerja maks. 13.5Ba
| Jenis operasi | On/Off, satu tahap, saklar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Laju aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup internal |
| Elemen penginderaan | Dayung |
| Aplikasi cairan | Air panas, dingin, sumur, kolam, dan laut, Air garam atau etilen glikol |
| Bahan bagian yang bersentuhan dengan cairan | Kuningan |
| Bahan dayung | Baja tahan karat |
| Suhu cairan | -20℃~120℃ |
| Suhu sekitar yang diizinkan | -40℃~85℃ |
| Kelembaban sekitar yang diizinkan | 10…90% RH, tanpa kondensasi |
| Entri kabel | Fitting M18 |
| Rumah | Tahan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat | 1.0Kg |
Jenis Model
| Model | Koneksi |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Ukuran Pipa Saluran (inci) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Aliran Min. | Peningkatan Aliran ①&②Terkoneksi |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan Aliran ①&③Terkoneksi |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Aliran Maks. | Peningkatan Aliran ①&②Terkoneksi |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Penurunan Aliran ①&③Terkoneksi |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Catatan:
①Untuk laju aliran dengan akhiran "Z", dayung 6 inci harus dipasang.
②Satuan laju aliran dari tabel di atas adalah GPM (m /h)
Saklar aliran dapat dipasang di setiap posisi yang jauh dari siku atau penyempitan, dengan tanda panah pada arah aliran. Jika pipa vertikal, kalibrasi ulang rentang untuk menyeimbangkan berat dayung. Jika perangkat dipasang ke bawah, berhati-hatilah terhadap terak dan terapkan pada pipa lurus yang jauh dari filter, katup, dll., dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Saklar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup setel, putar sekrup penyetel searah jarum jam. Katup putus harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan pabrik.
| Pasang Dayung | |
| Pipa | TIDAK. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
