Detail produk:
|
| Nama: | saklar aliran cairan | Jenis operasi: | Nyala / Mati, satu tahap, sakelar mikro |
|---|---|---|---|
| Keluaran: | SPDT 15(8A) 24/250VAC | Tingkat aliran: | Lihat tabel laju aliran |
| elemen penginderaan: | Mendayung | Bahan dayung: | besi tahan karat |
| Menyoroti: | Katup Solenoid Listrik Hidrolik,Katup Solenoid Listrik OEM,katup hidrolik solenoid listrik 24V |
||

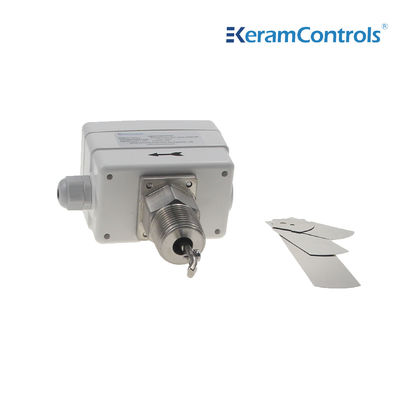

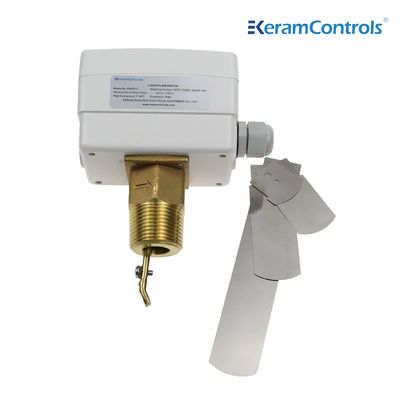

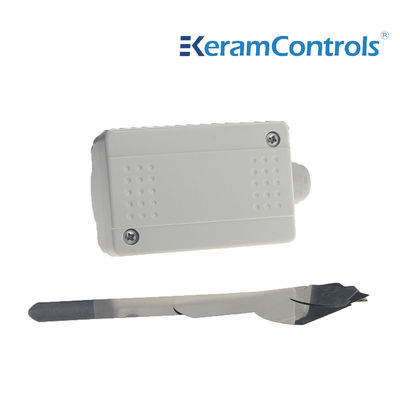

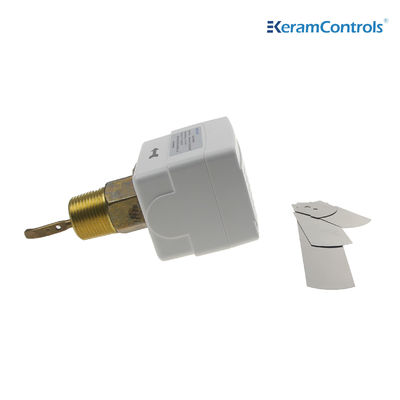

Sakelar aliran cairan seri KWFS, cocok untuk jaringan pipa di pabrik industri: pemanas dan pendingin udara, sistem pendingin dan pompa panas, kontrol aliran air dan media cair konvensional.
Mengontrol dan memantau aliran cairan boiler, pompa, dll., peralatan pemanas, pendingin, dan pendingin udara.
Fitur
● Kontrol aliran air dan media normal
● Sakelar mikro SPDT yang telah direnovasi memastikan fungsi sakelar yang andal
●15(8A)peringkat sakelar 250VAC
● IP65, penutup kelas I
● Titik setel dapat disesuaikan
● Dayung baja tahan karat
●Bahan kuningan
● Maks.suhu cair 120
● Tekanan kerja maksimum 13.5Ba
| Jenis operasi | Nyala / Mati, satu tahap, sakelar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Tingkat aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup internal |
| elemen penginderaan | Mendayung |
| Aplikasi cair | Panas, dingin, sumur, kolam renang dan air laut, Air Asin atau etilen glikol |
| Bahan bagian yang bersentuhan dengan cairan | Kuningan |
| Bahan dayung | Besi tahan karat |
| Suhu cair | -20℃~120 |
| Suhu lingkungan yang diizinkan | -40℃~85 |
| Kelembaban lingkungan yang diizinkan | 10…90% RH, tanpa kondensasi |
| Entri kabel | Pemasangan M18 |
| Perumahan | Tahan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Bobot | 1.0Kg |
Jenis Model
| Model | Koneksi |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Ukuran Pipa Garis (dalam) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Peningkatan Aliran &Terhubung |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27,5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan aliran &Terhubung |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11,4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319,7 (72.6) |
170.0 (3806) |
|
| Aliran maks | Peningkatan Aliran &Terhubung |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11,4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759,5 (172.5) |
415.0 (94.2) |
| Penurunan aliran &Terhubung |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400,6 (90.8) |
|
Catatan:
Untuk laju aliran dengan akhiran "Z", dayung 6 inci harus dipasang.
Satuan laju aliran dari tabel di atas adalah GPM (m /h)
Sakelar aliran dapat dipasang di setiap posisi yang jauh dari siku atau pelambatan, dengan panah pada arah aliran.Jika pipa vertikal, kalibrasi ulang rentang untuk menyeimbangkan berat dayung.Jika perangkat dipasang ke bawah, berhati-hatilah terhadap terak dan aplikasikan di pipa lurus yang jauh dari filter, katup, dll., Dengan panjang setidaknya 5 kali diameter pipa hulu dan hilir unit.
Catatan:
Sakelar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup yang disetel, putar sekrup penyetel searah jarum jam. Katup pemutus harus aliran minimum yang diperlukan untuk menjamin perlindungan pabrik.
| Instal Dayung | |
| Pipa | TIDAK. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4 "Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5 "Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6 "Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 T: Apa waktu pengiriman?
A: Sesuai dengan spesifikasi dan jumlah pesanan Anda, umumnya 4
hari untuk produk standar normal dalam 10 pcs.
2 T: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah produsen dengan pengalaman bertahun-tahun. Kami memiliki
pabrik sendiri. Selamat datang untuk mengunjungi pabrik kami.
3 T: Bisakah kami menggunakan logo kami pada produk?
A: Ya. Kami dapat menyediakan layanan OEM.
4 T: Apakah Anda memiliki produk dengan sertifikat ex-proof?
A: Ya, kami dapat menawarkan sertifikat keamanan intrinsik dan tahan api.
5 T: Apa garansi produk Anda?
A: Normal adalah 12 bulan.
6 T: Apa alat transportasinya?
A: Express seperti TNT, Fedex, DHL, UPS, atau logistik dengan indikator.
