Detail produk:
|
| Jenis operasi: | Nyala / Mati, satu tahap, sakelar mikro | Keluaran: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| Tingkat aliran: | Lihat tabel laju aliran | Sertifikasi: | CE |
| Elemen penginderaan: | Mendayung | Bahan dayung: | Baja tahan karat |
| Suhu cair: | -20 ℃ ~ 120 ℃ | Perlindungan: | IP65 |
| Menyoroti: | KQF-B01 3 Way 1 katup bola bermotor,KQF-B01 DC9 1 katup bola bermotor,KQF-B01 24V katup bola listrik 3 arah |
||

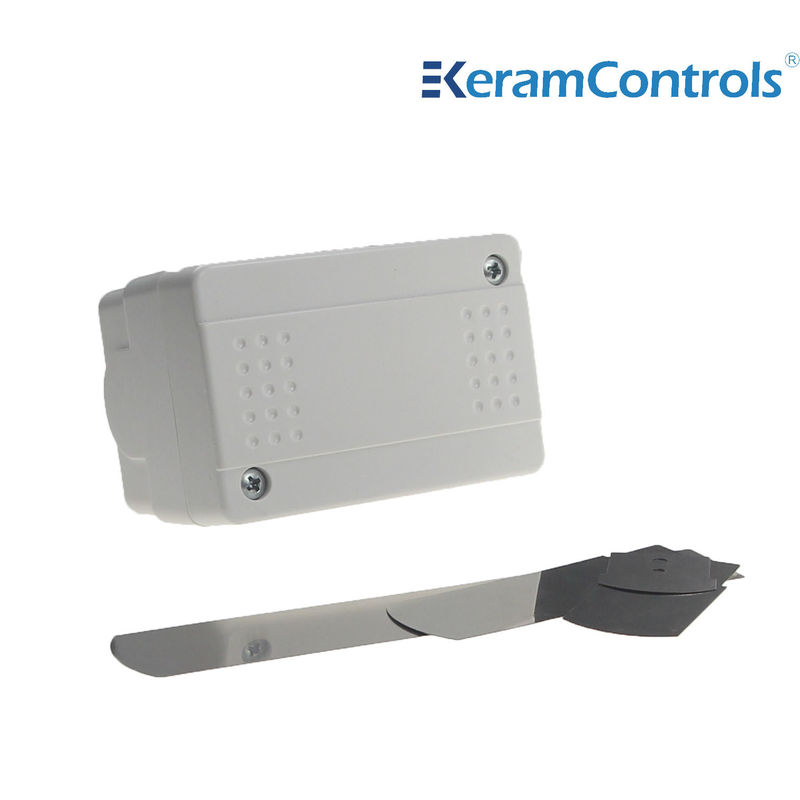

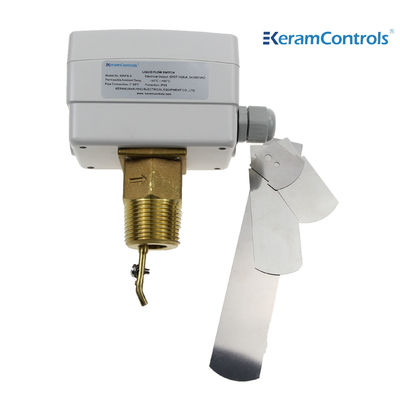

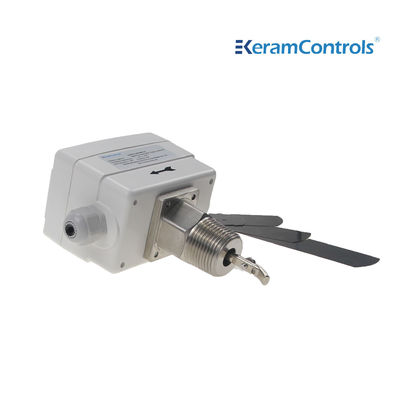

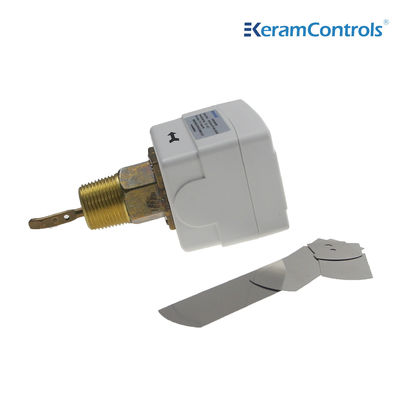

KWFS adalah baling-baling baja tahan karat untuk merasakan perubahan aliran, dan kemudian posisi dayung berubah, sehingga saklar mikro berubah, sehingga mengeluarkan sinyal saklar, mengontrol ukuran aliran.
Kontrol dan pantau aliran cairan dari boiler, pompa, dll., dari peralatan pemanas, pendingin, dan AC.
Fitur
● Kontrol aliran air dan media normal
● Saklar mikro SPDT yang diperbarui memastikan fungsi saklar yang andal
● Peringkat saklar 15(8A)250VAC
● IP65, penutup kelas I
● Titik setel dapat disesuaikan
● Dayung baja tahan karat
● Bahan kuningan
● Suhu cairan maks. 120℃
● Tekanan kerja maks. 13.5Ba
| Jenis operasi | On/Off, satu tahap, saklar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Laju aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup internal |
| Elemen penginderaan | Dayung |
| Aplikasi cairan | Air panas, dingin, sumur, kolam, dan laut, Air garam atau etilen glikol |
| Bahan bagian yang bersentuhan dengan cairan | Kuningan |
| Bahan dayung | Baja tahan karat |
| Suhu cairan | -20℃~120℃ |
| Suhu sekitar yang diizinkan | -40℃~85℃ |
| Kelembaban sekitar yang diizinkan | 10…90% RH, non-kondensasi |
| Entri kabel | Fitting M18 |
| Rumah | Tahan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat | 1.0Kg |
Jenis Model
| Model | Koneksi |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Ukuran Pipa Saluran (inci) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.aliran | Peningkatan Aliran ①&②Terhubung |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan Aliran ①&③Terhubung |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maks.aliran | Peningkatan Aliran ①&②Terhubung |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Penurunan Aliran ①&③Terhubung |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Catatan:
①Untuk laju aliran dengan akhiran "Z", dayung 6 inci harus dipasang.
②Satuan laju aliran dari tabel di atas adalah GPM (m /h)
Saklar aliran dapat dipasang di setiap posisi yang jauh dari siku atau penyempitan, dengan tanda panah pada arah aliran. Jika pipa vertikal, kalibrasi ulang rentang untuk menyeimbangkan berat dayung. Jika perangkat dipasang ke bawah, berhati-hatilah terhadap terak dan terapkan pada pipa lurus yang jauh dari filter, katup, dll., dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Saklar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup setel, putar sekrup penyetel searah jarum jam. Katup putus harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan pabrik.
| Pasang Dayung | |
| Pipa | TIDAK. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 T: Berapa waktu pengiriman?
J: Menurut spesifikasi dan kuantitas pesanan Anda, umumnya 4
hari untuk produk standar normal dalam 10 pcs.
2 T: Apakah Anda produsen atau perusahaan dagang?
J: Kami adalah produsen dengan pengalaman bertahun-tahun. Kami memiliki
pabrik sendiri. Selamat datang untuk mengunjungi pabrik kami.
3 T: Bisakah kita menggunakan logo kita pada produk?
J: Ya. Kami dapat menyediakan layanan OEM.
4 T: Apakah Anda memiliki produk dengan sertifikat tahan ledakan?
J: Ya, kami dapat menawarkan sertifikat keselamatan intrinsik dan tahan api.
5 T: Apa garansi produk Anda?
J: Normalnya adalah 12 bulan.
