Detail produk:
|
| Nama: | Sakelar Aliran Cairan | Dukungan yang disesuaikan: | oem |
|---|---|---|---|
| Jaminan: | 1 tahun | Sertifikasi: | CE |
| Pengaturan Kontak: | SPDT | Peringkat listrik: | 15(8)A 24/250VAC |
| Suhu yang diizinkan: | Dayung（-20 ~ 120℃） | Instalasi: | instalasi vertikal |
| Pengiriman: | 3-5 hari kerja | Kabel: | M18 |
| elemen penginderaan: | Mendayung | Perlindungan: | IP65 |
| Warna: | Putih | ||
| Menyoroti: | Saklar Aliran Cairan Kuningan 24V,Saklar Aliran Cairan Kuningan 24V,Saklar Aliran Air 24V 15A on off |
||

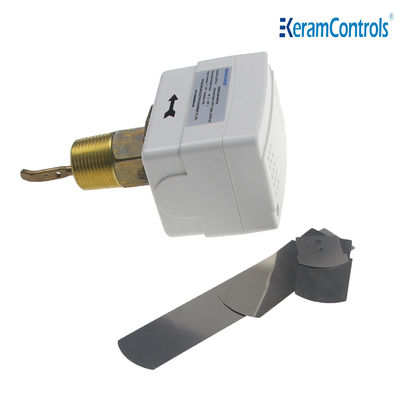

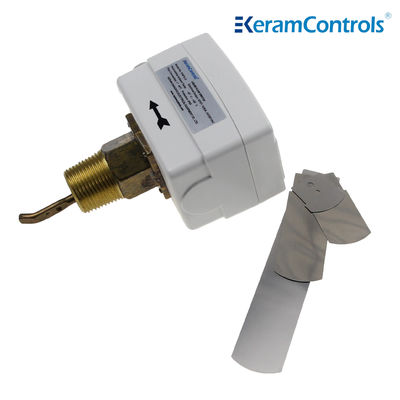

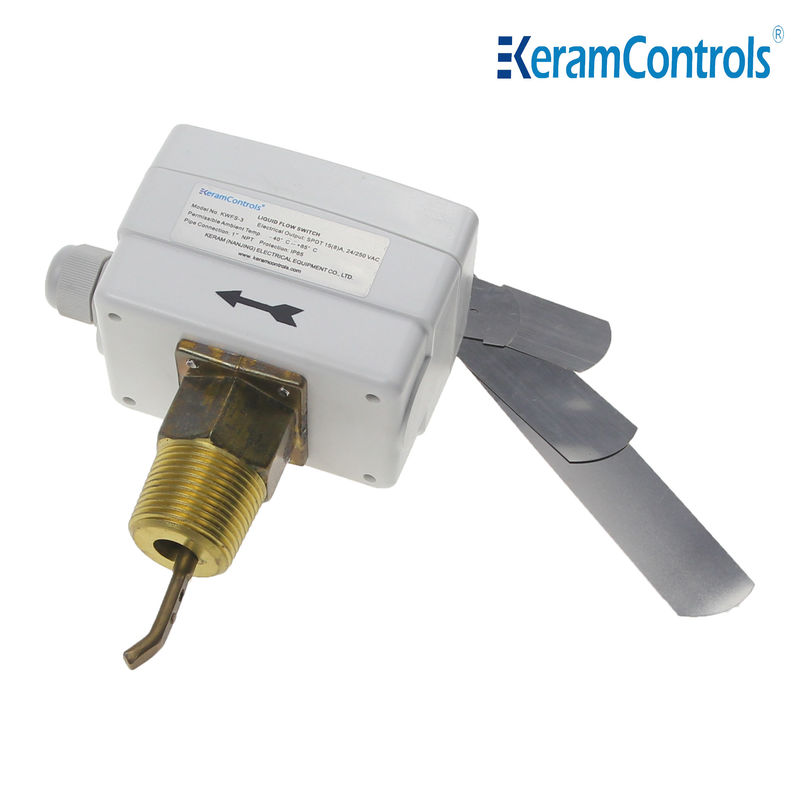

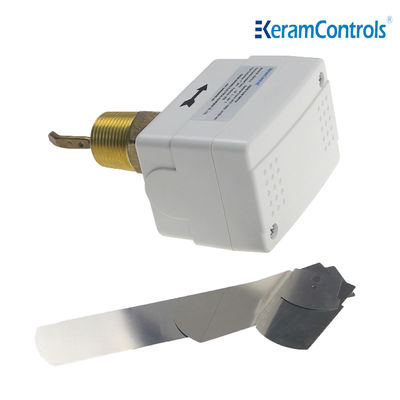

Sakelar Aliran Cairan Seri KWFS
Sakelar dayung aliran cairan seri KWFS, cocok untuk pipa pabrik industri: pemanas dan pendingin udara, sistem pendingin, dan pompa panas.Kontrol aliran air dan media normal.
Dayung dapat disesuaikan agar sesuai dengan pipa ukuran 1 hingga 8".
Sakelar dayung aliran cairan seri KWFS menawarkan solusi pembuktian aliran yang ekonomis.
Mengontrol dan memantau aliran cairan boiler, pompa, dll., peralatan pemanas, pendingin, dan pendingin udara.
Fitur
● Kontrol aliran air dan media normal
● Sakelar mikro SPDT yang telah direnovasi memastikan fungsi sakelar yang andal
●15(8A)peringkat sakelar 250VAC
● IP65, penutup kelas I
● Titik setel dapat disesuaikan
● Dayung baja tahan karat
●Bahan kuningan
● Maks.suhu cair 120
● Tekanan kerja maksimum 13.5Ba
| Jenis operasi | Nyala / Mati, satu tahap, sakelar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Tingkat aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup internal |
| elemen penginderaan | Mendayung |
| Aplikasi cair | Panas, dingin, sumur, kolam renang dan air laut, Air Asin atau etilen glikol |
| Bahan bagian yang bersentuhan dengan cairan | Kuningan |
| Bahan dayung | Besi tahan karat |
| Suhu cair | -20℃~120 |
| Suhu lingkungan yang diizinkan | -40℃~85 |
| Kelembaban lingkungan yang diizinkan | 10…90% RH, tanpa kondensasi |
| Entri kabel | Pemasangan M18 |
| Perumahan | Tahan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Bobot | 1.0Kg |
Jenis Model
| Model | Koneksi |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Ukuran Pipa Garis (dalam) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Peningkatan Aliran &Terhubung |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27,5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan aliran &Terhubung |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11,4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319,7 (72.6) |
170.0 (3806) |
|
| Aliran maks | Peningkatan Aliran &Terhubung |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11,4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759,5 (172.5) |
415.0 (94.2) |
| Penurunan aliran &Terhubung |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400,6 (90.8) |
|
Catatan:
Untuk laju aliran dengan akhiran "Z", dayung 6 inci harus dipasang.
Satuan laju aliran dari tabel di atas adalah GPM (m /h)
Sakelar aliran dapat dipasang di setiap posisi yang jauh dari siku atau pelambatan, dengan panah pada arah aliran.Jika pipa vertikal, kalibrasi ulang rentang untuk menyeimbangkan berat dayung.Jika perangkat dipasang ke bawah, berhati-hatilah terhadap terak dan aplikasikan pada pipa lurus yang jauh dari filter, katup, dll., dengan panjang setidaknya 5 kali diameter pipa hulu dan hilir unit.
Catatan:
Sakelar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup yang disetel, putar sekrup penyetel searah jarum jam. Katup pemutus harus aliran minimum yang diperlukan untuk menjamin perlindungan pabrik.
| Instal Dayung | |
| Pipa | TIDAK. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4 "Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5 "Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6 "Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
