Detail produk:
|
| Penyesuaian pengaturan laju aliran: | Sekrup bagian dalam | Aplikasi cair: | Air panas, dingin, sumur, kolam dan laut, Air Garam atau etilen glikol |
|---|---|---|---|
| Suhu sekitar yang diizinkan: | -40 ℃ ~ 85 ℃ | Perumahan: | ABS atau komputer |
| Warna: | putih | Entri kabel: | Pemasangan M18 |
| Menyoroti: | Sakelar Aliran Cairan IP65,Sakelar Aliran Cairan AC,Sakelar aliran putih untuk air |
||

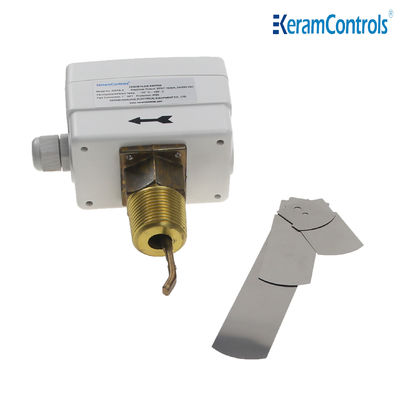

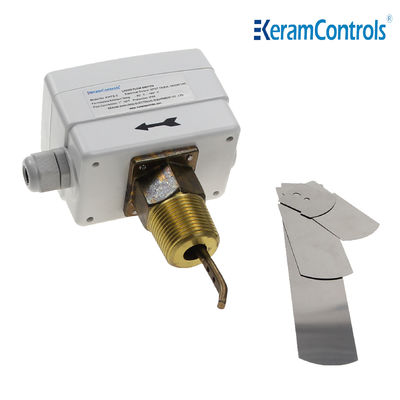

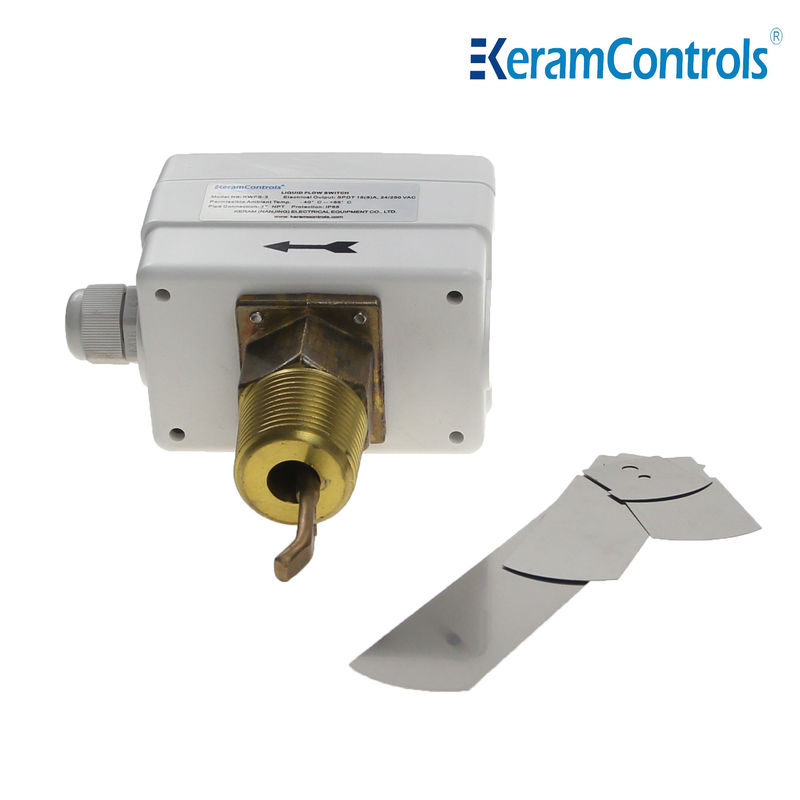

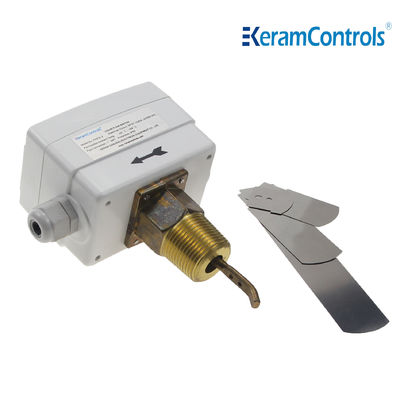

Saklar aliran KWFS digunakan untuk mengukur dan mengendalikan aliran cairan di pipa,seperti air,alkohol, dll.,serta di tempat-tempat di mana dibutuhkan efek rantai atau perlindungan pemotongan.
Saklar aliran seri KWFS memiliki saklar SPDT,struktur penyegelan penuh sebagai cangkangnya,dan baja tahan karat sebagai komponen dalamnya,yang dapat memastikannya dalam kondisi apapun.
Hal ini banyak digunakan untuk mendeteksi perubahan aliran cairan yang mengalir melalui pipa, seperti air, etilena, glikol atau cairan tidak berbahaya lainnya.Ketika aliran cairan melebihi atau turun di bawah laju aliran yang ditetapkan, single-pole, double-throw switch contact (SPDT) dapat menyalakan satu sirkuit dan memotong sirkuit lainnya pada saat yang sama.Saklar aliran biasanya digunakan ketika aksi rantai atau "cut-off" situs perlindunganAplikasi khasnya adalah di mana tindakan rantai atau jaminan "cut-off" diperlukan, seperti di mana produk penting atau bernilai tinggi perlu dijamin,switch aliran target ini sering digunakan sebagai kontrol cadangan independen.
Mengontrol dan memantau aliran cairan dari boiler, pompa, dll., peralatan pemanasan, pendinginan, dan pendingin udara.
Fitur
● Pengendalian aliran air dan media normal
● Saklar mikro SPDT yang diperbarui memastikan fungsi saklar yang dapat diandalkan
●15 ((8A) 250VAC switch rating
● IP65, kelas I
● Titik pengaturan dapat diatur
● Paddle dari stainless steel
● Bahan tembaga
● Maks. suhu cairan 120°C
● Tekanan kerja maksimum 20Ba
| Jenis operasi | On/Off, single-stage, micro switch |
| Output | SPDT 15 ((8A) 24/250VAC |
| Tingkat aliran | Lihat tabel aliran |
| Penyesuaian pengaturan arus | Sekrup internal |
| Elemen sensing | Paddle |
| Aplikasi cair | Air panas, dingin, air sumur, kolam renang dan air laut, air garam atau etilenglikol |
| Bagian material yang bersentuhan dengan cairan | Tembaga |
| Bahan dayung | Baja tahan karat |
| Suhu cairan | -20°C~120°C |
| Suhu lingkungan yang diizinkan | -40°C~85°C |
| Kelembaban lingkungan yang diizinkan | 10...90% RH, tidak kondensasi |
| Masuk kabel | Fitting M18 |
| Perumahan | Ketahanan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat badan | 1.0kg |
Jenis Model
| Model | Hubungan |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| Ukuran pipa saluran (dalam.) | 1 | 1-1⁄4 | Satu setengah | 2 | Dua setengah. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.aliran | Peningkatan Aliran ①&2Terhubung |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan Aliran ①&3Terhubung |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.aliran | Peningkatan Aliran ①&2Terhubung |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.7) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Penurunan Aliran ①&3Terhubung |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Catatan:
Untuk aliran dengan akhiran "Z", paddle 6 inci harus dipasang.
2Unit aliran dari tabel di atas adalah GPM (m / h)
Saklar aliran dapat dipasang di setiap posisi jauh dari siku atau throttling, dengan panah pada arah aliran.Jika perangkat dipasang ke bawah, berhati-hati terhadap slag dan menerapkannya dalam pipa lurus yang jauh dari filter, katup, dll., Dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Saklar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup set, putar sekrup pengaturan searah jarum jam.Katup pemotongan harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan peralatan.
| Menginstal Paddle | |
| Pipa | Tidak, tidak. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2 " | 1,2 |
| 3 " | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
