Detail produk:
|
| Keluaran: | SPDT 15(8A) 24/250VAC | Penyesuaian pengaturan laju aliran: | Sekrup bagian dalam |
|---|---|---|---|
| Aplikasi cair: | Air panas, dingin, sumur, kolam dan laut, Air Garam atau etilen glikol | Elemen penginderaan: | Mendayung |
| Menyoroti: | Klep Listrik 110V,Sistem Pengolahan Air Katup Listrik 24V |
||

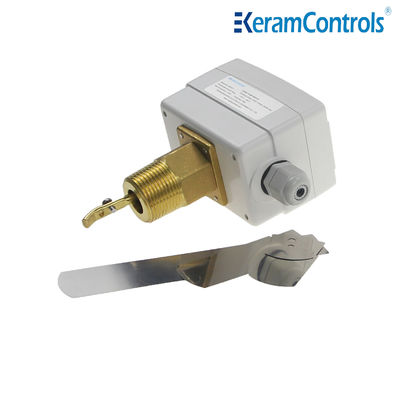

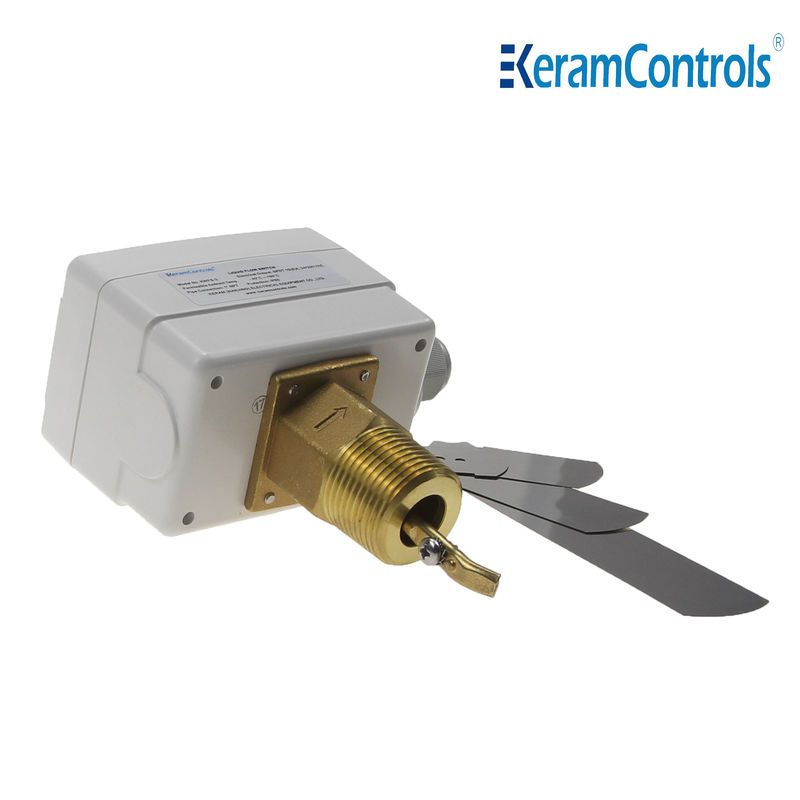

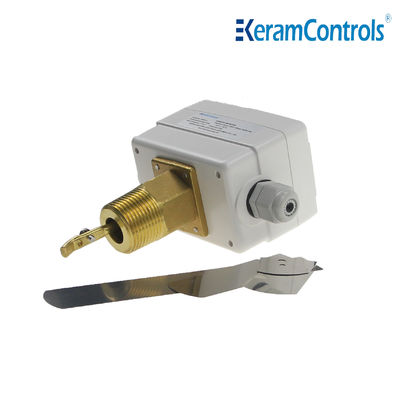

KWFS adalah sinyal untuk kontrol aliran melalui sakelar mikro, yang secara efektif dapat mengontrol aliran pipa, dan konsep desain IP65-nya membuatnya efektif untuk aplikasi di lingkungan yang lebih kompleks dan keras, yang secara efektif dapat melindungi peralatan dan memperpanjang masa pakai.
Kontrol dan pantau aliran cairan dari boiler, pompa, dll., dari peralatan pemanas, pendingin, dan penyejuk udara.
Fitur
● Kontrol aliran air dan media normal
● Sakelar mikro SPDT yang diperbarui memastikan fungsi sakelar yang andal
●15(8A)250VAC peringkat sakelar
● IP65, penutup kelas I
● Titik pengaturan dapat disesuaikan
● Paddle baja tahan karat
● Bahan kuningan
● Suhu cairan maks. 120℃
● Tekanan kerja maks. 20Ba
| Jenis operasi | On/Off, satu tahap, sakelar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Laju aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup internal |
| Elemen penginderaan | Paddle |
| Aplikasi cairan | Air panas, dingin, sumur, kolam, dan laut, Air garam atau etilen glikol |
| Bahan bagian yang bersentuhan dengan cairan | Kuningan |
| Bahan paddle | Baja tahan karat |
| Suhu cairan | -20℃~120℃ |
| Suhu sekitar yang diizinkan | -40℃~85℃ |
| Kelembaban sekitar yang diizinkan | 10…90% RH, non-kondensasi |
| Entri kabel | Fitting M18 |
| Rumah | Tahan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat | 1.0Kg |
Jenis Model
| Model | Koneksi |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Ukuran Pipa Saluran (inci) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.aliran | Peningkatan Aliran ①&②Terhubung |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan Aliran ①&③Terhubung |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maks.aliran | Peningkatan Aliran ①&②Terhubung |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Penurunan Aliran ①&③Terhubung |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Catatan:
①Untuk laju aliran dengan akhiran "Z", paddle 6 inci harus dipasang.
②Satuan laju aliran dari tabel di atas adalah GPM (m /h)
Sakelar aliran dapat dipasang di setiap posisi yang jauh dari siku atau denda, dengan panah pada arah aliran. Jika pipa vertikal, kalibrasi ulang rentang untuk menyeimbangkan berat paddle. Jika perangkat dipasang ke bawah, berhati-hatilah terhadap terak dan terapkan pada pipa lurus yang jauh dari filter, katup, dll., dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Sakelar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup set, putar sekrup penyetel searah jarum jam. Katup putus harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan pabrik.
| Pasang Paddle | |
| Pipa | TIDAK. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 T: Berapa waktu pengiriman?
A: Menurut spesifikasi dan kuantitas pesanan Anda, umumnya 4
hari untuk produk standar normal dalam 10pcs.
2 T: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah produsen dengan pengalaman bertahun-tahun. Kami memiliki
pabrik sendiri. Selamat datang untuk mengunjungi pabrik kami.
3 T: Bisakah kita menggunakan logo kita pada produk?
A: Ya. Kami dapat menyediakan layanan OEM.
4 T: Apakah Anda memiliki produk dengan sertifikat ex-proof?
A: Ya, kami dapat menawarkan sertifikat keselamatan intrinsik dan tahan api.
5 T: Apa garansi produk Anda?
A: Normal adalah 12 bulan.
6 T: Apa sarana transportasi?
A: Ekspres seperti TNT, Fedex, DHL, UPS, atau logistik berdasarkan indikator.
