Detail produk:
|
| Keluaran: | SPDT 15(8A) 24/250VAC | Penyesuaian pengaturan laju aliran: | Sekrup bagian dalam |
|---|---|---|---|
| Suhu cair: | -20 ℃ ~ 120 ℃ | Perlindungan: | IP65 |
| Menyoroti: | Katup listrik DN25,Sistem pemanasan air surya katup listrik |
||

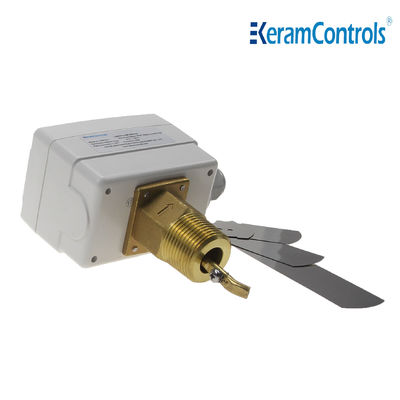

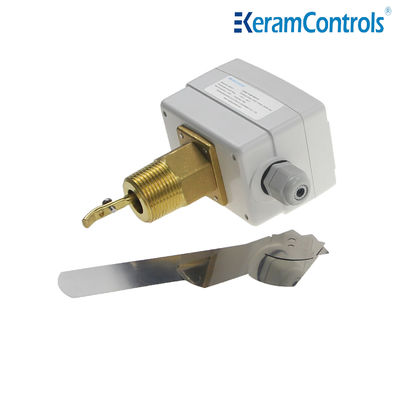

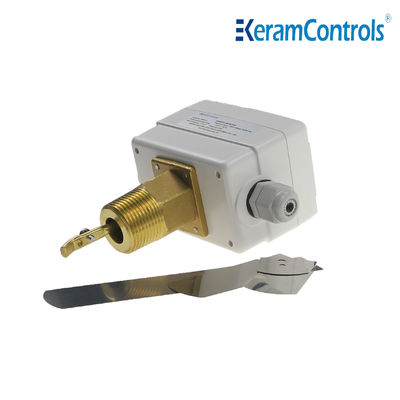

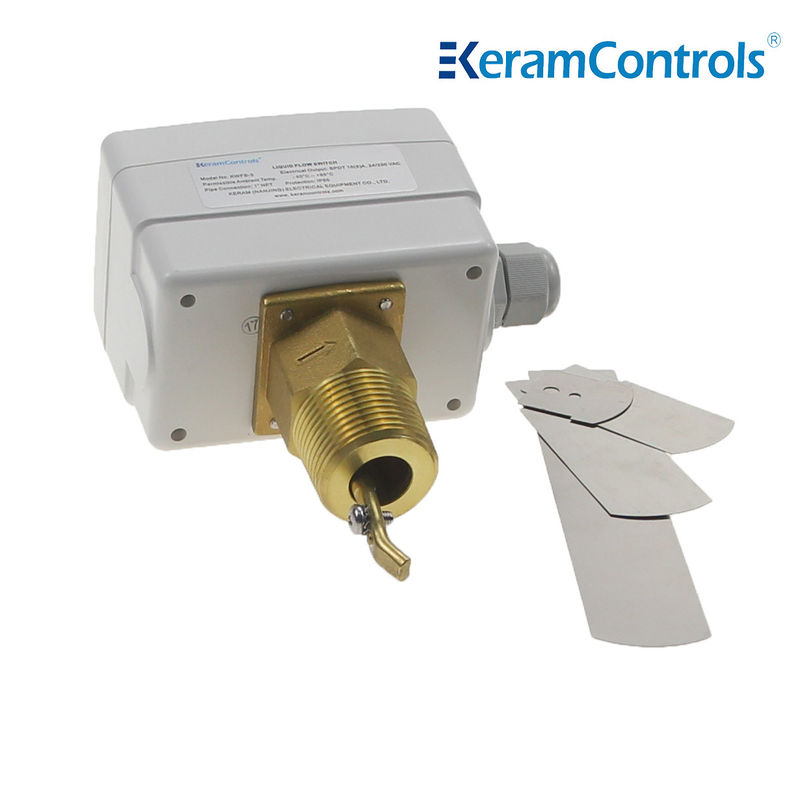

Sakelar Aliran Air Magnetik KWFS HVAC
Sakelar aliran seri KWFS adalah sinyal sakelar yang diperoleh dengan membuka dan menutup sakelar mikro melalui fluktuasi dayung, sehingga dapat mengontrol aliran, dan mengadopsi tingkat perlindungan yang relatif tinggi sehingga dapat digunakan di lingkungan yang relatif keras.
Mengontrol dan memantau aliran cairan dari boiler, pompa, dll., dari peralatan pemanas, pendingin, dan penyejuk udara.
Fitur
● Kontrol aliran air dan media normal
● Sakelar mikro SPDT yang diperbarui memastikan fungsi sakelar yang andal
● Peringkat sakelar 15(8A)250VAC
● IP65, penutup kelas I
● Titik pengaturan dapat disesuaikan
● Dayung baja tahan karat
● Bahan kuningan
● Suhu cairan maks. 120℃
● Tekanan kerja maks. 20Ba
| Jenis operasi | On/Off, satu tahap, sakelar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Laju aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup internal |
| Elemen penginderaan | Dayung |
| Aplikasi cairan | Air panas, dingin, sumur, kolam, dan laut, Air garam atau etilen glikol |
| Bahan bagian yang bersentuhan dengan cairan | Kuningan |
| Bahan dayung | Baja tahan karat |
| Suhu cairan | -20℃~120℃ |
| Suhu sekitar yang diizinkan | -40℃~85℃ |
| Kelembaban sekitar yang diizinkan | 10…90% RH, non-kondensasi |
| Entri kabel | Fitting M18 |
| Rumah | ABS atau PC Tahan Api |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat | 1.0Kg |
Jenis Model
| Model | Koneksi |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Ukuran Pipa Saluran (inci) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.aliran | Peningkatan Aliran ①&②Terhubung |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan Aliran ①&③Terhubung |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maks.aliran | Peningkatan Aliran ①&②Terhubung |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Penurunan Aliran ①&③Terhubung |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Catatan:
①Untuk laju aliran dengan akhiran "Z", dayung 6 inci harus dipasang.
②Satuan laju aliran dari tabel di atas adalah GPM (m /h)
Sakelar aliran dapat dipasang di setiap posisi yang jauh dari siku atau denda, dengan panah pada arah aliran. Jika pipa vertikal, kalibrasi ulang rentang untuk menyeimbangkan berat dayung. Jika perangkat dipasang ke bawah, berhati-hatilah terhadap terak dan terapkan pada pipa lurus yang jauh dari filter, katup, dll., dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Sakelar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup set, putar sekrup penyetel searah jarum jam. Katup putus harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan pabrik.
| Pasang Dayung | |
| Pipa | TIDAK. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
