Detail produk:
|
| Penyesuaian pengaturan laju aliran: | Sekrup bagian dalam | Bahan bagian dalam kontak dengan cairan: | Kuningan |
|---|---|---|---|
| Entri kabel: | Pemasangan M18 | ||
| Menyoroti: | 90%RH Liquid Flow Switch,M18 Fitting Liquid Flow Switch,M18 Switch Sensor Aliran Air |
||
Bagian mekanis dari sakelar aliran flapper diisolasi dengan aman dari bagian elektronik. Produk tidak mengandung bellows yang mudah menyebabkan kegagalan, dan komponen listrik tidak bersentuhan langsung dengan komponen logam dengan perbedaan suhu yang besar. Tidak ada masalah komponen listrik yang menghasilkan air kondensasi dan menyebabkan korosi. Ia memiliki berbagai jenis bagi pelanggan untuk memilih agar sesuai dengan aplikasi yang berbeda.

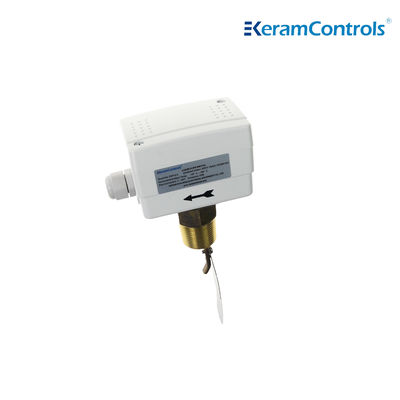

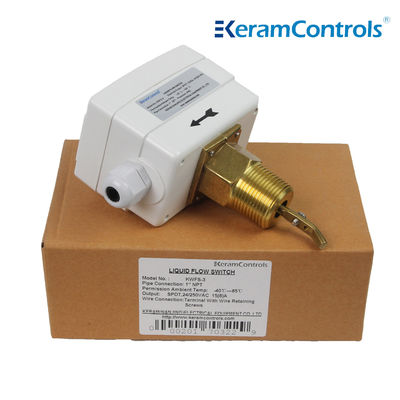

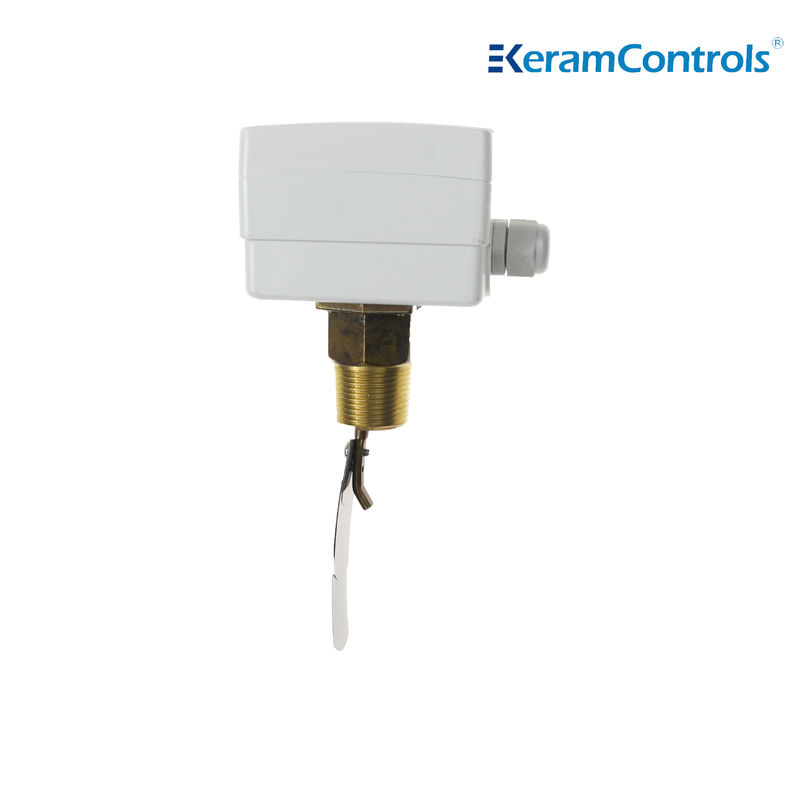

Sakelar aliran cairan seri KWFS memiliki keluaran SPDT, kinerja yang sangat baik, presisi dan keandalan yang tinggi, dapat dipasang di pipa air dan cairan non-korosif ke tembaga, dan mudah dipasang, kontrol nilai aliran dapat disesuaikan, dan titik aksi berulang stabil, sehingga peralatan dapat mengontrol aliran media secara akurat.
Kontrol dan pantau aliran cairan dari boiler, pompa, dll., dari peralatan pemanas, pendingin, dan AC.
Fitur
● Kontrol aliran air dan media normal
● Sakelar mikro SPDT yang diperbarui memastikan fungsi sakelar yang andal
● Peringkat sakelar 15(8A)250VAC
● IP65, penutup kelas I
● Titik setel dapat disesuaikan
● Paddle baja tahan karat
● Bahan kuningan
● Suhu cairan maks. 120℃
● Tekanan kerja maks. 20Ba
| Jenis operasi | On/Off, satu tahap, sakelar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Laju aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup internal |
| Elemen penginderaan | Paddle |
| Aplikasi cairan | Air panas, dingin, sumur, kolam, dan laut, Air garam atau etilen glikol |
| Bahan bagian yang bersentuhan dengan cairan | Kuningan |
| Bahan paddle | Baja tahan karat |
| Suhu cairan | -20℃~120℃ |
| Suhu sekitar yang diizinkan | -40℃~85℃ |
| Kelembaban sekitar yang diizinkan | 10…90% RH, non-kondensasi |
| Entri kabel | Fitting M18 |
| Rumah | Tahan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat | 1.0Kg |
Jenis Model
| Model | Koneksi |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Ukuran Pipa Saluran (inci) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. aliran | Peningkatan Aliran ①&②Terkoneksi |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan Aliran ①&③Terkoneksi |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maks. aliran | Peningkatan Aliran ①&②Terkoneksi |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Penurunan Aliran ①&③Terkoneksi |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Catatan:
①Untuk laju aliran dengan akhiran "Z", paddle 6 inci harus dipasang.
②Satuan laju aliran dari tabel di atas adalah GPM (m /h)
Sakelar aliran dapat dipasang di setiap posisi yang jauh dari siku atau penyempitan, dengan panah pada arah aliran. Jika pipa vertikal, kalibrasi ulang rentang untuk menyeimbangkan berat paddle. Jika perangkat dipasang ke bawah, berhati-hatilah terhadap terak dan terapkan pada pipa lurus yang jauh dari filter, katup, dll., dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Sakelar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup setel, putar sekrup penyetel searah jarum jam. Katup putus harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan pabrik.
| Pasang Paddle | |
| Pipa | NO. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 T: Berapa waktu pengirimannya?
J: Menurut spesifikasi dan kuantitas pesanan Anda, umumnya 4
hari untuk produk standar normal dalam 10pcs.
2 T: Apakah Anda produsen atau perusahaan dagang?
J: Kami adalah produsen dengan pengalaman bertahun-tahun. Kami memiliki
pabrik sendiri. Selamat datang untuk mengunjungi pabrik kami.
3 T: Bisakah kita menggunakan logo kita pada produk?
J: Ya. Kami dapat menyediakan layanan OEM.
4 T: Apakah Anda memiliki produk dengan sertifikat ex-proof?
J: Ya, kami dapat menawarkan sertifikat keselamatan intrinsik dan tahan api.
5 T: Apa garansi produk Anda?
J: Normalnya 12 bulan.
6 T: Apa sarana transportasi?
J: Ekspres seperti TNT, Fedex, DHL, UPS, atau logistik berdasarkan indikator.
