Sensor aliran pompa air

Deskripsi

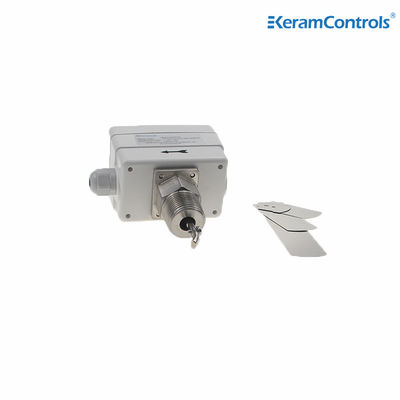

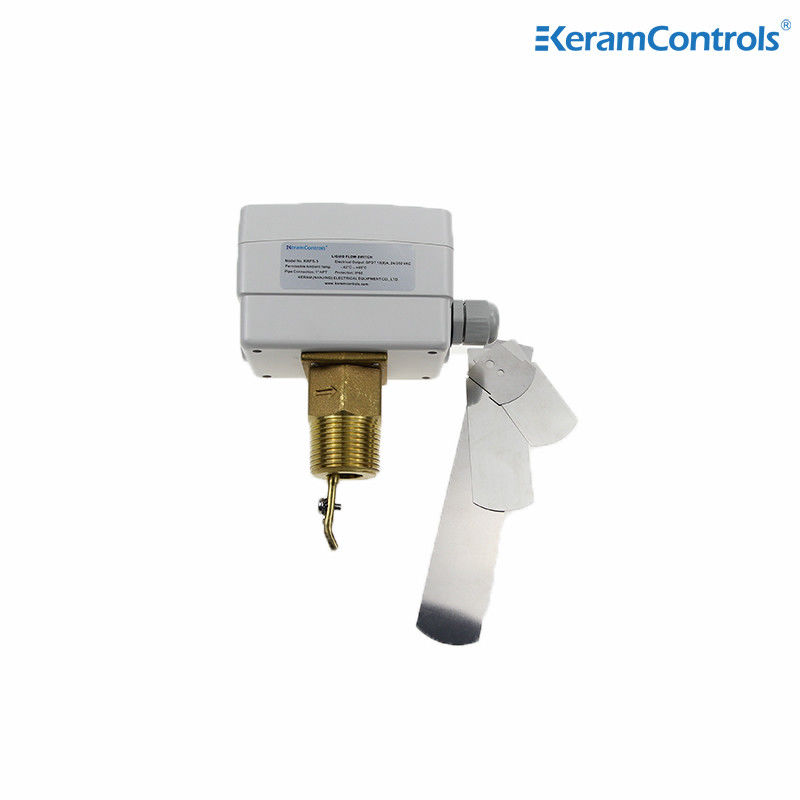

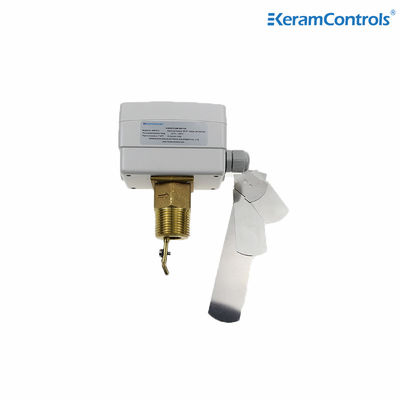

Saklar aliran air KWFS adalah saklar aliran yang terbuat dari bahan komposit, dengan tingkat perlindungan IP65, yang dapat memenuhi lingkungan operasi yang relatif keras,sementara memastikan stabilitas selama operasi dan meningkatkan umur layanan, sehingga mengurangi biaya penggunaan pelanggan.

Prinsip kerja adalah bahwa saklar aliran jenis target (jenis baffle) digunakan untuk mendeteksi aliran udara, minyak, dan air satu arah atau dua arah.Ketika cairan mengalir melalui pipaDengan menyesuaikan baut penyesuaian, micro-switch single pole double throw beroperasi pada laju aliran yang ditetapkan dan mengeluarkan sinyal switch;penggeser baffle mendorong modul magnet ke atasDigunakan untuk mendeteksi aliran udara dan air unidirectional, dan seharusnya tidak ada puing-puing yang terjerat dalam air.Ketika cairan mengalir melalui pipa dalam arah yang ditunjukkanDengan menyesuaikan baut penyesuaian, micro-switch single pole double throw beroperasi pada laju aliran yang ditetapkan dan mengeluarkan sinyal switching.Rentang aliran yang besar dan penyesuaian yang nyaman banyak digunakan untuk mengukur air, gas, minyak, dan media lainnya.

Aplikasi

Mengontrol dan memantau aliran cairan dari boiler, pompa, dll., peralatan pemanasan, pendinginan, dan pendingin udara.

Fitur

● Pengendalian aliran air dan media normal
● Saklar mikro SPDT yang diperbarui memastikan fungsi saklar yang dapat diandalkan
●15 ((8A) 250VAC switch rating
● IP65, kelas I
● Titik pengaturan dapat diatur
● Paddle dari stainless steel
● Bahan kuningan
● Maks. suhu cairan 120°C
● Tekanan kerja maksimum 20Ba

Spesifikasi

Jenis Model

Tabel Tingkat Aliran Cairan


Catatan:
Untuk aliran dengan akhiran "Z", paddle 6 inci harus dipasang.
2Unit aliran dari tabel di atas adalah GPM (m / h)


Kabel Listrik

Pemasangan

Saklar aliran dapat dipasang di setiap posisi jauh dari siku atau throttling, dengan panah pada arah aliran.Jika perangkat dipasang ke bawah, berhati-hati terhadap slag dan menerapkannya dalam pipa lurus yang jauh dari filter, katup, dll., Dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.


Catatan:
Saklar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup set, putar sekrup pengaturan searah jarum jam.Katup pemotongan harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan peralatan.


Dimensi (mm)

Paddle
