Detail produk:
|
| Nama: | Sakelar Aliran Cairan | Dukungan yang disesuaikan: | OEM |
|---|---|---|---|
| Jaminan: | 1 tahun | Perlindungan: | IP65 |
| Sertifikasi: | CE | Pengaturan Kontak: | Spdt |
| Peringkat listrik: | 15(8)A 24/250VAC | Suhu yang Diijinkan: | Dayung （-20 ~ 120 ℃） |
| Instalasi: | Instalasi vertikal | Pengiriman: | 3-5 hari kerja |
| Kabel: | M18 | Elemen penginderaan: | Mendayung |
| Menyoroti: | KWFS Automation Liquid Flow Switches,KWFS Industrial Liquid Flow Switches,Saklar sensor aliran pompa air KWFS 250V |
||

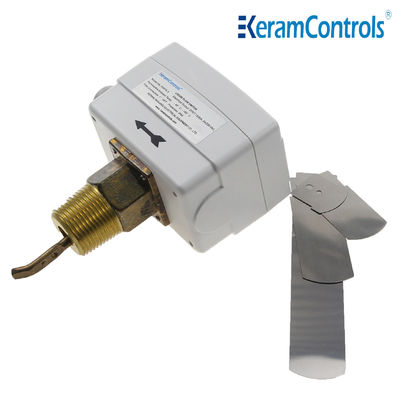

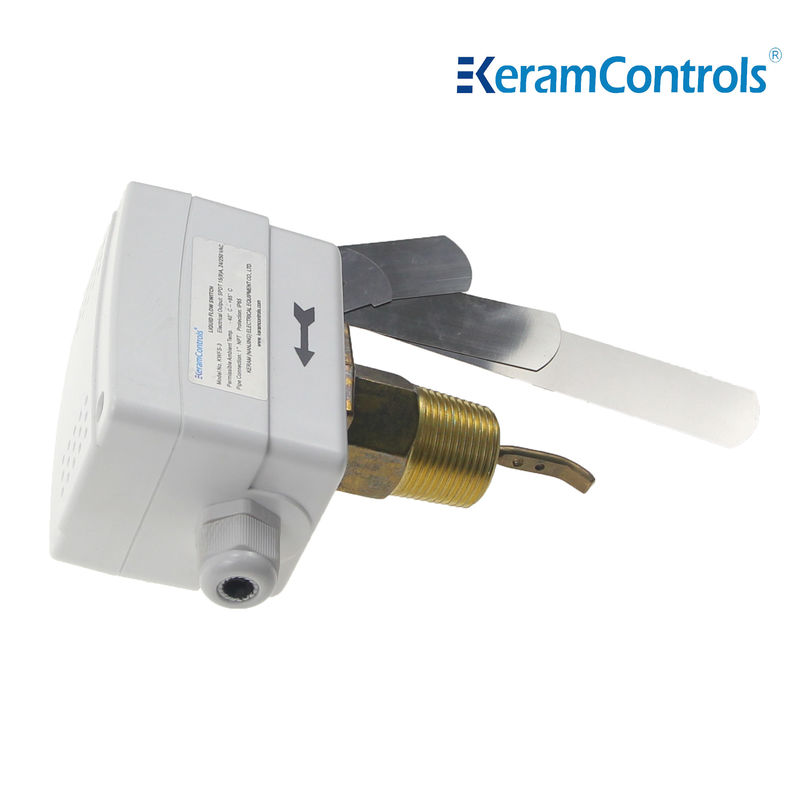

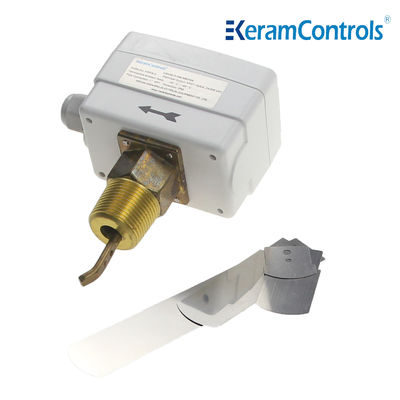

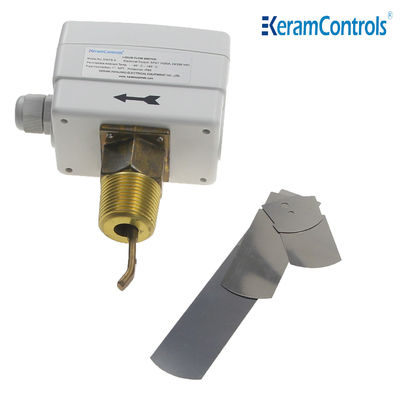

Sakelar Aliran Cairan Seri KWFS.
Sakelar Aliran Cairan OEM IP65 Kuningan 250V 8A Otomatisasi Industri.
Sakelar dayung aliran cairan seri KWFS, cocok untuk pipa pabrik industri: pemanas dan pendingin udara, sistem pendingin, dan pompa panas. Kontrol aliran air dan media normal.
Kontrol dan pantau aliran cairan boiler, pompa, dll., dari peralatan pemanas, pendingin, dan pendingin udara.
Fitur
● Kontrol aliran air dan media normal
● Sakelar mikro SPDT yang diperbarui memastikan fungsi sakelar yang andal
● Peringkat sakelar 15(8A)250VAC
● IP65, penutup kelas I
● Titik setel dapat disesuaikan
● Dayung baja tahan karat
● Bahan kuningan
● Suhu cairan maks. 120℃
● Tekanan kerja maks. 13.5Ba
| Jenis operasi | On/Off, satu tahap, sakelar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Laju aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup internal |
| Elemen penginderaan | Dayung |
| Aplikasi cairan | Air panas, dingin, sumur, kolam, dan laut, Air garam atau etilen glikol |
| Bahan bagian yang bersentuhan dengan cairan | Kuningan |
| Bahan dayung | Baja tahan karat |
| Suhu cairan | -20℃~120℃ |
| Suhu sekitar yang diizinkan | -40℃~85℃ |
| Kelembaban sekitar yang diizinkan | 10…90% RH, tanpa kondensasi |
| Entri kabel | Fitting M18 |
| Rumah | Tahan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat | 1.0Kg |
Jenis Model
| Model | Koneksi |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Ukuran Pipa Saluran (inci) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Aliran Min. | Peningkatan Aliran ①&②Terkoneksi |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan Aliran ①&③Terkoneksi |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Aliran Maks. | Peningkatan Aliran ①&②Terkoneksi |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Penurunan Aliran ①&③Terkoneksi |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Catatan:
①Untuk laju aliran dengan akhiran "Z", dayung 6 inci harus dipasang.
②Satuan laju aliran dari tabel di atas adalah GPM (m /h)
Sakelar aliran dapat dipasang di setiap posisi yang jauh dari siku atau denda, dengan panah pada arah aliran. Jika pipa vertikal, kalibrasi ulang rentang untuk menyeimbangkan berat dayung. Jika perangkat dipasang ke bawah, berhati-hatilah terhadap terak dan terapkan pada pipa lurus yang jauh dari filter, katup, dll., dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Sakelar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup setel, putar sekrup penyetel searah jarum jam. Katup putus harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan pabrik.
| Pasang Dayung | |
| Pipa | TIDAK. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 T: Berapa waktu pengiriman?
J: Menurut spesifikasi dan kuantitas pesanan Anda, umumnya 4
hari untuk produk standar normal dalam 10pcs.
2 T: Apakah Anda produsen atau perusahaan dagang?
J: Kami adalah produsen dengan pengalaman bertahun-tahun. Kami memiliki
pabrik sendiri. Selamat datang untuk mengunjungi pabrik kami.
3 T: Bisakah kita menggunakan logo kita pada produk?
J: Ya. Kami dapat menyediakan layanan OEM.
4 T: Apakah Anda memiliki produk dengan sertifikat tahan ledakan?
J: Ya, kami dapat menawarkan sertifikat keselamatan intrinsik dan tahan api.
5 T: Apa garansi produk Anda?
J: Normalnya adalah 12 bulan.
6 T: Apa sarana transportasi?
J: Ekspres seperti TNT, Fedex, DHL, UPS, atau logistik berdasarkan indikator.
