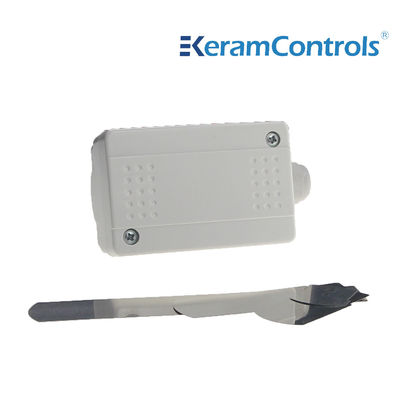

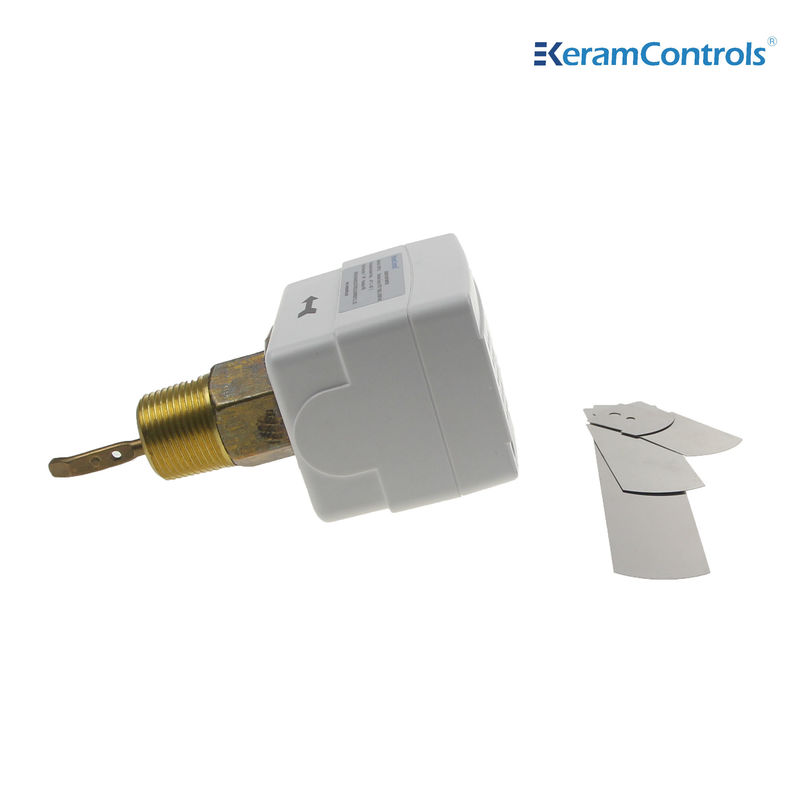

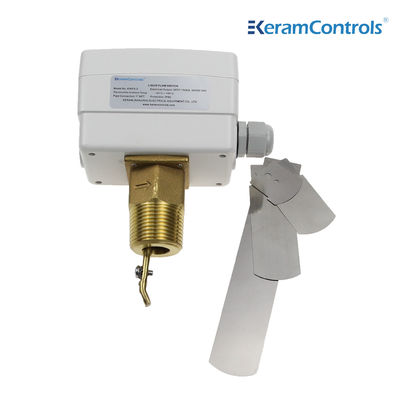

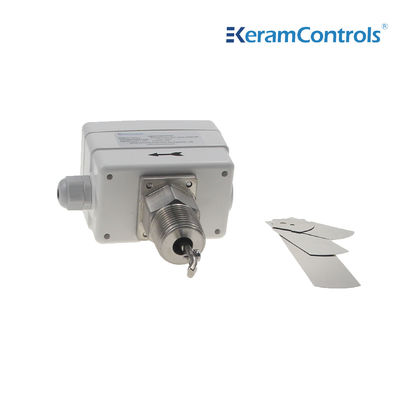

SPDT switch aliran cairan HVAC
| Nama: | Sakelar aliran cairan | dukungan yang disesuaikan: | OEM |
|---|---|---|---|
| Jaminan: | 1 Tahun | Sertifikasi: | CE |
| Jenis operasi: | Nyala / Mati, satu tahap, sakelar mikro | Keluaran: | SPDT 15(8A) 24/250VAC |
| Suhu cair: | -20 ℃ ~ 120 ℃ | ||
| Menyoroti |
220V Electric Ball Valve Actuator (Penggerak katup bola listrik),24V Akturator katup bola listrik,NPT motor tiga arah katup |
||
Sakelar aliran cairan SPDT HVAC
Keterangan
KWFS adalah saklar aliran dengan kelas perlindungan IP65, yang dapat digunakan di lingkungan yang keras, dan kontaknya dengan media terbuat dari kuningan, yang dapat membuat masa pakai peralatan menjadi lama.
Aplikasi
Mengontrol dan memantau aliran cairan boiler, pompa, dll., peralatan pemanas, pendingin, dan pendingin udara.
Fitur
● Kontrol aliran air dan media normal
● Sakelar mikro SPDT yang telah direnovasi memastikan fungsi sakelar yang andal
● Peringkat sakelar 15(8A)250VAC
● IP65, penutup kelas I
● Titik setel dapat disesuaikan
● Dayung baja tahan karat
●Bahan kuningan
● Maks. suhu cair 120℃
● Tekanan kerja maks 13,5Ba
Spesifikasi
| Jenis operasi | Nyala/Mati, satu tahap, saklar mikro |
| Keluaran | SPDT 15(8A) 24/250VAC |
| Laju aliran | Lihat tabel laju aliran |
| Penyesuaian pengaturan laju aliran | Sekrup bagian dalam |
| Elemen penginderaan | Mendayung |
| Aplikasi cair | Panas, dingin, sumur, air kolam dan laut, Air garam atau etilen glikol |
| Bagian material yang bersentuhan dengan fluida | Kuningan |
| Bahan dayung | Baja tahan karat |
| Suhu cair | -20℃~120℃ |
| Suhu lingkungan yang diizinkan | -40℃~85℃ |
| Kelembaban lingkungan yang diijinkan | 10…90% RH, tanpa kondensasi |
| Entri kabel | Pemasangan M18 |
| Perumahan | ABS atau PC Tahan Api |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat | 1.0Kg |
Jenis Model
| Model | Koneksi |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Tabel Laju Aliran Cairan
| Ukuran Pipa Saluran (dalam.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Aliran minimum | Peningkatan Aliran ①&②Terhubung |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan Aliran ①&③Terhubung |
2.5 (0,6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Aliran maksimal | Peningkatan Aliran ①&②Terhubung |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Penurunan Aliran ①&③Terhubung |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Catatan:
①Untuk laju aliran dengan akhiran "Z", dayung 6 inci harus dipasang.
②Satuan laju aliran pada tabel di atas adalah GPM (m / jam)
Kabel Listrik
Instalasi
Sakelar aliran dapat dipasang di setiap posisi jauh dari siku atau pelambatan, dengan panah pada arah aliran. Jika pipa vertikal, kalibrasi ulang rentang untuk menyeimbangkan berat dayung. Jika perangkat dipasang ke bawah, berhati-hatilah terhadap terak dan aplikasikan pada pipa lurus yang jauh dari filter, katup, dll., dengan panjang minimal 5 kali diameter pipa hulu dan hilir unit.
Catatan:
Sakelar aliran telah dikalibrasi dari pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup yang disetel, putar sekrup penyetel searah jarum jam. Katup pemutus harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan pabrik.
Dimensi (mm)
dayung
| Instal Dayung | |
| Pipa | TIDAK. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
Pertanyaan Umum
1 T: Berapa waktu pengirimannya?
A: Menurut spesifikasi dan jumlah pesanan Anda, umumnya 4
hari untuk produk standar normal dalam 10pcs.
2 T: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah produsen dengan pengalaman bertahun-tahun. Kami memilikinya
pabrik sendiri. Selamat datang untuk mengunjungi pabrik kami.
3 T: Bisakah kami menggunakan logo kami pada produk?
A: Ya, Kami dapat menyediakan layanan OEM.
4 T: Apakah Anda memiliki produk dengan sertifikat bekas?
A: Ya, kami dapat menawarkan sertifikat keamanan intrinsik dan tahan api.
5 T: Apa garansi produk Anda?
A: Normalnya 12 bulan.
6 T: Apa alat transportasinya?
A: Ekspres seperti TNT,Fedex,DHL,UPS, atau logistik berdasarkan indikator.
