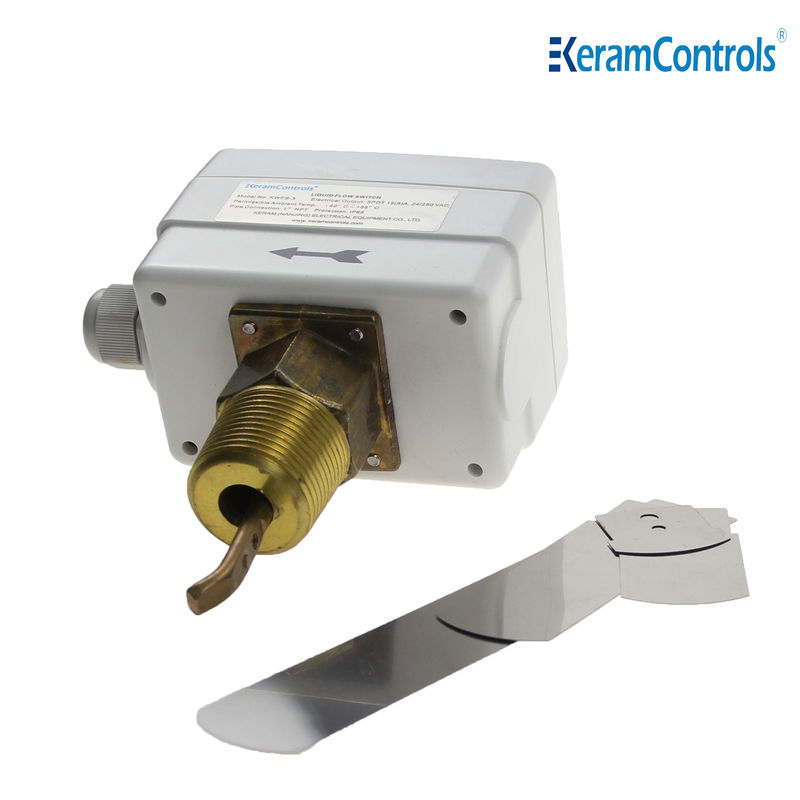

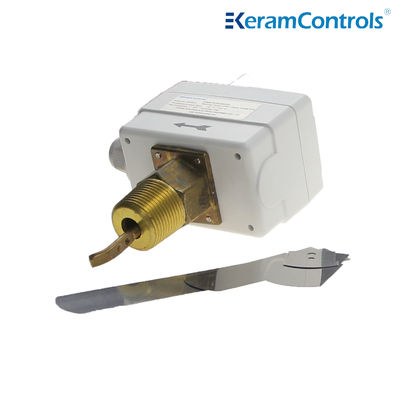

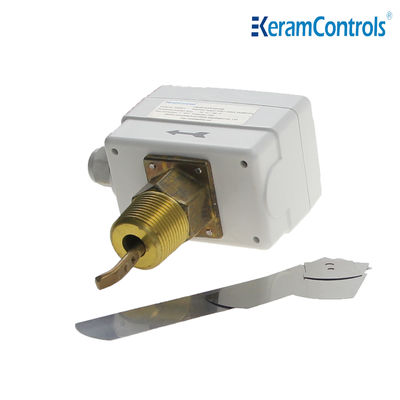

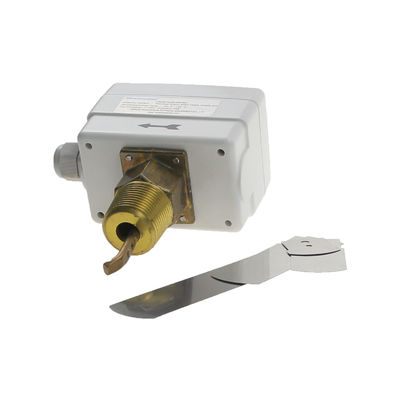

IP65 Micro Plastic Flow Switch tahan api
| Penyesuaian pengaturan laju aliran: | Sekrup bagian dalam | Elemen penginderaan: | Mendayung |
|---|---|---|---|
| Bahan dayung: | Baja Tahan Karat | Kelembaban lingkungan yang diijinkan: | 10…90% RH, tanpa kondensasi |
| Menyoroti |
saklar aliran plastik putih,switch aliran plastik ip65,Pemutus aliran mikro Resistensi Api |
||
IP65 Micro Plastic Flow Switch tahan api
Deskripsi
Kerangka saklar aliran cairan seri KWFS terbuat dari plastik teknik ABS yang tidak hanya memastikan ketegasan kerangka,tapi juga menggunakan konektor tahan air M18 untuk sambungan kabel untuk memastikan kedapatanSistem pemadam kebakaran, produksi pabrik dan sistem air lainnya digunakan untuk memantau status aliran air di pipa, perlindungan pemotongan cairan atau kontrol on off cairan.etilena glikol, atau media non-korosif lainnya ke tembaga (produk stainless steel yang cocok untuk asam lemah dan cairan alkali dapat disesuaikan).
Aplikasi
Mengontrol dan memantau aliran cairan dari boiler, pompa, dll., peralatan pemanasan, pendinginan, dan pendingin udara.
Fitur
● Pengendalian aliran air dan media normal
● Saklar mikro SPDT yang diperbarui memastikan fungsi saklar yang dapat diandalkan
●15 ((8A) 250VAC switch rating
● IP65, kelas I
● Titik pengaturan dapat diatur
● Paddle dari stainless steel
● Bahan tembaga
● Maks. suhu cairan 120°C
● Tekanan kerja maksimum 20Ba
Spesifikasi
| Jenis operasi | On/Off, single-stage, micro switch |
| Output | SPDT 15 ((8A) 24/250VAC |
| Tingkat aliran | Lihat tabel aliran |
| Penyesuaian pengaturan arus | Sekrup internal |
| Elemen sensing | Paddle |
| Aplikasi cair | Air panas, dingin, air sumur, kolam renang dan air laut, air garam atau etilenglikol |
| Bagian material yang bersentuhan dengan cairan | Tembaga |
| Bahan dayung | Baja tahan karat |
| Suhu cairan | -20°C~120°C |
| Suhu lingkungan yang diizinkan | -40°C~85°C |
| Kelembaban lingkungan yang diizinkan | 10...90% RH, tidak kondensasi |
| Masuk kabel | Fitting M18 |
| Perumahan | Ketahanan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat badan | 1.0kg |
Jenis Model
| Model | Hubungan |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabel Tingkat Aliran Cairan
| Ukuran pipa saluran (dalam.) | 1 | 1-1⁄4 | Satu setengah | 2 | Dua setengah. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.aliran | Peningkatan Aliran ①&2Terhubung |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Penurunan Aliran ①&3Terhubung |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.aliran | Peningkatan Aliran ①&2Terhubung |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Penurunan Aliran ①&3Terhubung |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Catatan:
Untuk aliran dengan akhiran "Z", paddle 6 inci harus dipasang.
2Unit aliran dari tabel di atas adalah GPM (m / h)
Kabel Listrik
Pemasangan
Saklar aliran dapat dipasang di setiap posisi jauh dari siku atau throttling, dengan panah pada arah aliran.Jika perangkat dipasang ke bawah, berhati-hati terhadap slag dan menerapkannya dalam pipa lurus yang jauh dari filter, katup, dll., Dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Saklar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup set, putar sekrup pengaturan searah jarum jam.Katup pemotongan harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan peralatan.
Dimensi (mm)
Paddle
| Menginstal Paddle | |
| Pipa | Tidak, tidak. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2 " | 1,2 |
| 3 " | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
