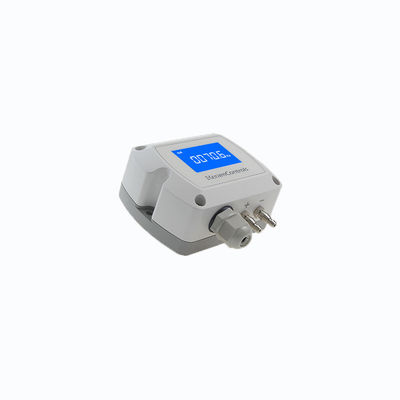

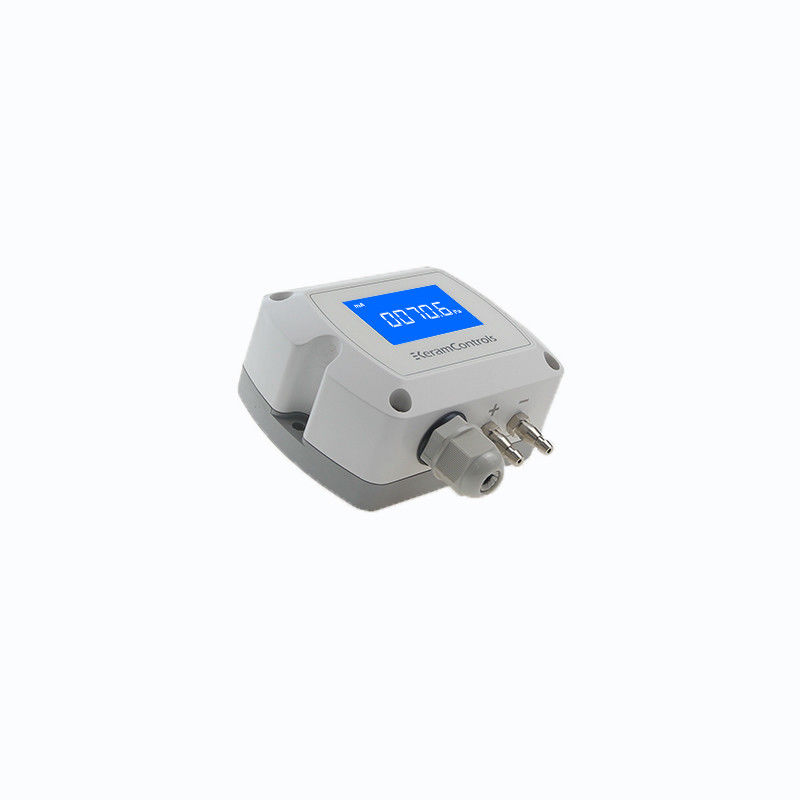

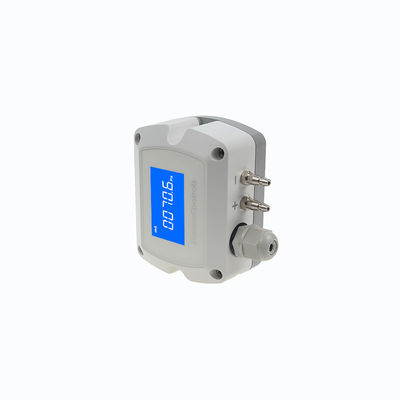

Sensor Tekanan Diferensial Digital IP65 untuk sistem HVAC
| Media: | Udara Dan Gas Netral | Nol Otomatis: | Kalibrasi manual |
|---|---|---|---|
| Kelas Perlindungan: | IP65/NEMA4 | Ketepatan: | <±1% FS@-5 hingga +65℃ |
| Suhu Operasional: | -20 ··· +70°C | Perlindungan Perumahan: | IP65 |
| Menyoroti |
IP65 Sensor Tekanan Diferensial Digital,Sensor tekanan diferensial HVAC DPT,IP65 Digital Differential Pressure Transducer |
||
Sensor tekanan diferensial digital
Deskripsi
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element Mereka ditransmisikan ke kedua sisi diafragma pengukuran melalui diafragma isolasi dan cairan pengisi dalam elemen.Diafragma pengukuran dan elektroda pada lembaran isolasi di kedua sisi membentuk kapasitor.
Ketika tekanan di kedua sisi tidak konsisten, pergeseran diafragma diukur, dan pergeseran proporsional dengan perbedaan tekanan,Jadi kapasitas di kedua sisi tidak samaIni dikonversi menjadi sinyal proporsional dengan tekanan melalui osilasi dan demodulasi.Prinsip kerja pemancar tekanan dan pemancar tekanan absolut adalah sama dengan sensor tekanan diferensial mikroPerbedaannya adalah bahwa tekanan kamar tekanan rendah adalah tekanan atmosfer atau tekanan vakum.Konverter A/D mengubah arus dari demodulator menjadi sinyal analog yang digunakan oleh mikrokontroler untuk menilai nilai tekanan masukan. Mikroprosesor mengontrol operasi pemancar. Selain itu, ia linearisasi sensor. Atur kembali rentang deteksi. Menghitung konversi unit teknik, peredam, pembukaan, sensor trim,diagnosis dan komunikasi digital.
Fitur
- Kisaran dari -25/+25Pa sampai -10000/+10000Pa (menurut model)
- Kalibrasi manual nol otomatis
- Tegangan, arus, output sinyal digital
- Keakuratan standar < ± 1% FS
- Perlindungan rumah IP65
Aplikasi
- Sistem HVAC
- Ruang bersih farmasi
- Ruang bersih elektronik
- Ruang bersih medis
- Bangunan komersial
- Pusat transportasi umum
Data teknis
| Model | KDP210 |
| Satuan Pengukuran | Ayah, mmH2O,inWG,mmHG,KPa,mbar |
| Keakuratan | < ± 1% FS@-5 sampai +65°C |
| Waktu Tanggapan | 0.5s |
| Stabilitas Ulang | ± 0,01 % pada FS /Tahun |
| Resolusi | 0.1 Pa; 0,1 mmH2O; 0.01mbar; 0.01mmHG |
| Media | Udara dan gas netral |
| Suhu operasi | -20...+70°C |
| Suhu penyimpanan | -40...+60°C |
| Konsumsi Daya | < 1,5W |
| Ditolerir di atas tekanan | x15 |
| Sumber Daya | 16 ~ 30VAC/DC (3 kabel) / 18 ~ 30VDC (2 kabel) |
| Sinyal output | 4-20mA ((2 kawat) |
| 4-20mA ((3 kawat) | |
| 0~5V/0~10VDC ((3kabel) | |
| RS-485 | |
| Disesuaikan | |
| Auto Zero | Kalibrasi manual |
| Bahan perumahan | PC&ABS, UL94V-0 |
| Kelas Perlindungan | IP65/NEMA4 |
| Tampilan | Lampu latar layar LCD ((4-20mA 2 kabel tanpa lampu latar) |
| kelenjar kabel | M16*1.5 |
Dimensi ((mm)
Pengaturan rentang pengukuran
Pengaturan output ((3 kabel Model)
Koreksi titik nol manual
Panduan pemesanane
KDP210-Range-display-output
| Model | Jangkauan | Tampilan | output | |||
| KDP210 | -100~+100Pa | (1) | Lampu latar LCD | (D) | 4-20mA ((2 kawat) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 kawat) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10VDC (3 kawat) | (G) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| Disesuaikan | ||||||
