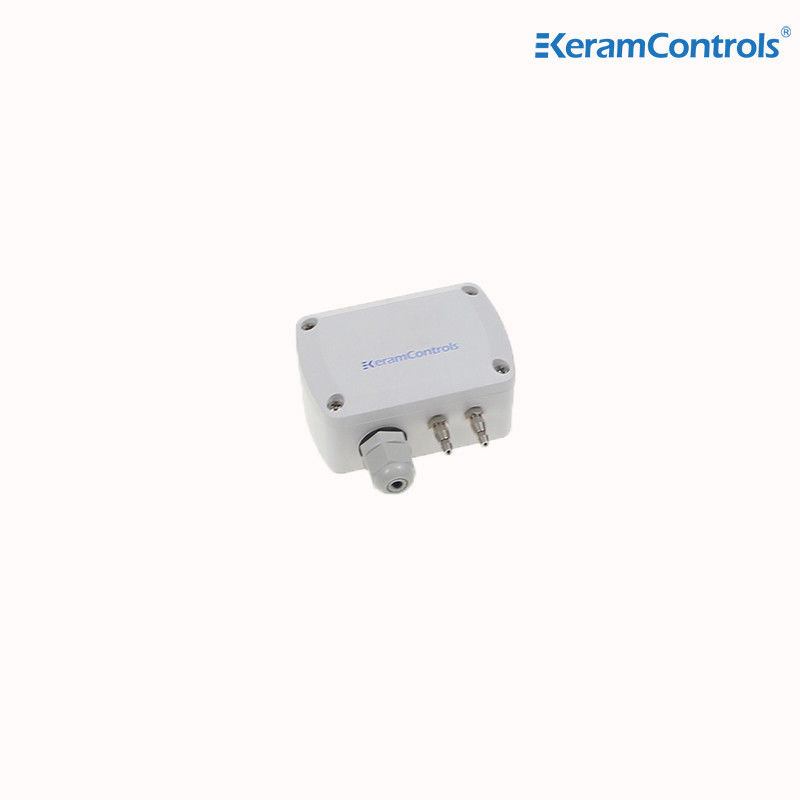

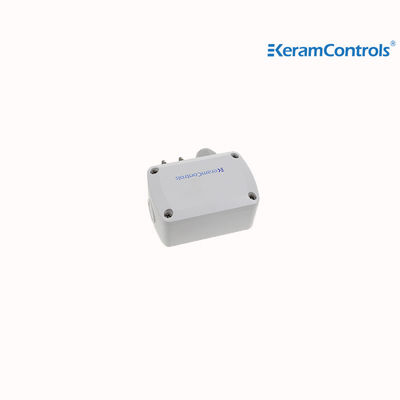

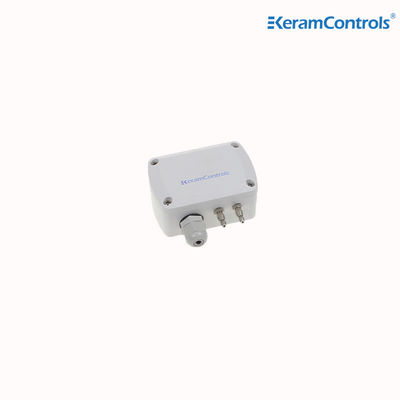

IP65 NEMA4 Dpt Sensor Sensor Tekanan Diferensial Disesuaikan
| Sinyal Keluaran: | 4-20mA（3kawat） | Suhu Penyimpanan: | -40…+60℃ |
|---|---|---|---|
| Konsumsi Daya: | ＜1,5W | Ketepatan: | <±1% FS@-5 hingga +65℃ |
| Menyoroti |
Sensor IP65,Sensor NEMA4 Dpt,Sensor tekanan diferensial yang disesuaikan |
||
Dpt sensor sensor tekanan diferensial
Deskripsi
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
Karena output sinyal oleh jembatan Wheatstone pada chip sensitif memiliki hubungan linier yang baik dengan tekanan diferensial,pengukuran yang akurat dari tekanan diferensial yang diukur dapat direalisasikan.
Transmitter tekanan diferensial banyak digunakan dalam pengendalian proses industri, pengukuran aliran, instrumen medis, pengukuran aerodinamis, peralatan hidrolik, pneumatik dan bidang lainnya.
Transmitter tekanan diferensial terutama digunakan untuk pengukuran tekanan diferensial, tingkat cairan dan aliran.
Dalam industri minyak bumi dan petrokimia, tekanan diferensial, tingkat cair dan aliran adalah parameter yang sangat penting, sehingga pemancar tekanan diferensial dapat mewujudkan tampilan lokal, pemantauan jarak jauh,kontrol, alarm dan fungsi lainnya.
Fitur
- Kisaran dari -25/+25Pa hingga -10000/+10000Pa (menurut model)
- Kalibrasi manual nol otomatis
- Tegangan, arus, output sinyal digital
- Keakuratan standar < ± 1% FS
- Perlindungan rumah IP65
- Ketika ≤ 100Pa, akurasi <± 3%FS±2Pa
Aplikasi
- Sistem HVAC
- Ruang bersih farmasi
- Ruang bersih elektronik
- Ruang bersih medis
- Bangunan komersial
- Pusat transportasi umum
Data teknis
| Model | KDP110 |
| Satuan Pengukuran | Ayah, mmH2O,inWG,mmHG,KPa,mbar |
| Keakuratan | < ± 1% FS@-5 sampai +65°C |
| Waktu Tanggapan | 0.5s |
| Stabilitas Ulang | ± 0,01 % pada FS /Tahun |
| Resolusi | 0.1 Pa; 0,1 mmH2O; 0.01mbar; 0.01mmHG |
| Media | Udara dan gas netral |
| Suhu operasi | -20...+70°C |
| Suhu penyimpanan | -40...+60°C |
| Konsumsi Daya | < 1,5W |
| Ditolerir di atas tekanan | x15 |
| Sumber Daya | 16 ~ 30VAC/DC (3 kabel) / 18 ~ 30VDC (2 kabel) |
| Sinyal output | 4-20mA ((2 kawat) |
| 4-20mA ((3 kawat) | |
| 0~5V/0~10VDC ((3kabel) | |
| RS-485 | |
| Disesuaikan | |
| Auto Zero | Kalibrasi manual |
| Bahan perumahan | PC&ABS, UL94V-0 |
| Kelas Perlindungan | IP65/NEMA4 |
| kelenjar kabel | M16*1.5 |
Dimensi
Pengaturan rentang pengukuran
Pengaturan output ((3 kabel Model)
Koreksi titik nol manual
Panduan pemesanane
KDP110-Range-Output
| Model | Jangkauan | Output | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 kawat) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 kawat) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 kawat) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Disesuaikan | ||||
