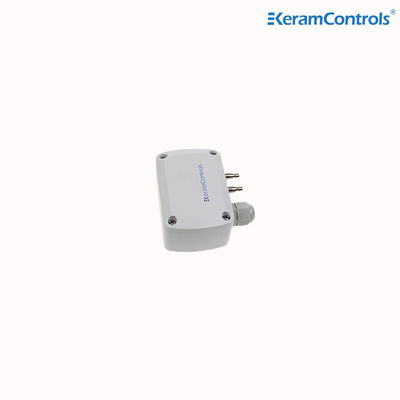

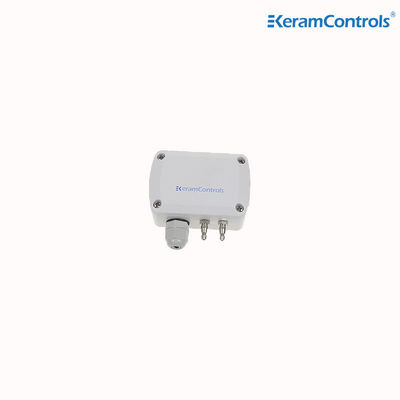

Sensor Tekanan Udara Diferensial IP65 Sensor Tekanan Diff Untuk Sistem HVAC
| Sinyal Keluaran: | 4-20mA（2kawat） | Suhu Penyimpanan: | -40…+60℃ |
|---|---|---|---|
| Konsumsi Daya: | ＜1,5W | Ketepatan: | <±1% FS@-5 hingga +65℃ |
| Suhu Operasional: | -20 ··· +70°C | ||
| Menyoroti |
Sensor tekanan udara diferensial 20mA,2 Sensor Tekanan Diffwire,sensor tekanan diferensial ip65 |
||
sensor tekanan udara diferensial sensor tekanan diferensial
Deskripsi
Prinsip kerja pemancar tekanan diferensial mentransfer tekanan diferensial yang diambil oleh bagian throttling standar (nozzle, pelat lubang,tabung venturi) ke diafragma isolasi di kedua sisi pemancar melalui pipa tekanan di kedua sisi pemancar tekanan diferensial, dan kemudian mengirimkan sinyal tekanan diferensial ke elemen pengukuran melalui cairan penyegelan (minyak silikon, minyak fluoro) di diafragma,dan kemudian elemen pengukuran akan mengubah sinyal tekanan diferensial ke sinyal listrik yang sesuai dan mengirimkannya ke konverter, Akhirnya, ia diubah menjadi sinyal listrik standar (1 ~ 5V, 4 ~ 20mA) setelah diproses oleh amplifier operasional dan unit lainnya.
Secara umum, lokasi pemasangan pemancar tekanan diferensial jauh dari ruang kontrol.sinyal arus standar 4 ~ 20mA umumnya digunakan sebagai sinyal transmisi, dan sinyal kontak di ruang kontrol menjadi 1 ~ 5V.
Fitur
- Kisaran dari -25/+25Pa sampai -10000/+10000Pa (menurut model)
- Kalibrasi manual nol otomatis
- Tegangan, arus, output sinyal digital
- Keakuratan standar < ± 1% FS
- Perlindungan rumah IP65
- Ketika ≤ 100Pa, akurasi <± 3%FS±2Pa
Aplikasi
- Sistem HVAC
- Ruang bersih farmasi
- Ruang bersih elektronik
- Ruang bersih medis
- Bangunan komersial
- Pusat transportasi umum
Data teknis
| Model | KDP110 |
| Satuan Pengukuran | Ayah, mmH2O,inWG,mmHG,KPa,mbar |
| Keakuratan | < ± 1% FS@-5 sampai +65°C |
| Waktu Tanggapan | 0.5s |
| Stabilitas Ulang | ± 0,01 % pada FS /Tahun |
| Resolusi | 0.1 Pa; 0,1 mmH2O; 0.01mbar; 0.01mmHG |
| Media | Udara dan gas netral |
| Suhu operasi | -20...+70°C |
| Suhu penyimpanan | -40...+60°C |
| Konsumsi Daya | < 1,5W |
| Ditolerir di atas tekanan | x15 |
| Sumber Daya | 16 ~ 30VAC/DC (3 kabel) / 18 ~ 30VDC (2 kabel) |
| Sinyal output | 4-20mA ((2 kawat) |
| 4-20mA ((3 kawat) | |
| 0~5V/0~10VDC ((3kabel) | |
| RS-485 | |
| Disesuaikan | |
| Auto Zero | Kalibrasi manual |
| Bahan perumahan | PC&ABS, UL94V-0 |
| Kelas Perlindungan | IP65/NEMA4 |
| kelenjar kabel | M16*1.5 |
Dimensi
Pengaturan rentang pengukuran
Pengaturan output ((3 kabel Model)
Koreksi titik nol manual
Panduan pemesanane
KDP110-Range-Output
| Model | Jangkauan | Output | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 kawat) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 kawat) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 kawat) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Disesuaikan | ||||
