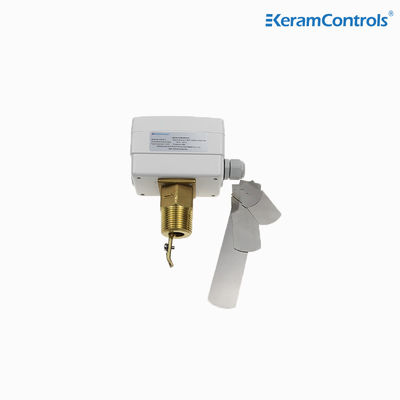

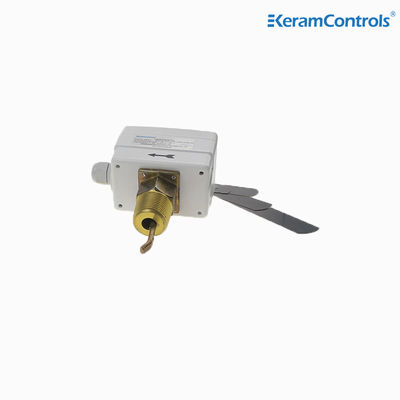

IP65 SPDT Water Pump Liquid Flow Sakelar On Off Single Stage
| Jenis operasi: | Nyala/Mati, satu tahap, saklar mikro | Keluaran: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| Laju aliran: | Lihat tabel laju aliran | Perlindungan Perumahan: | IP65 |
| Menyoroti |
IP65 Switch Aliran Cairan,CE Liquid Flow Switch (Switch Aliran Cairan CE),SPDT Switch aliran pompa air |
||
Saklar aliran untuk saklar aliran cairan pompa air
Deskripsi
KWFS switch aliran air adalah perangkat untuk kontrol otomatis dan perlindungan aliran air.kekuatan yang dihasilkan oleh aliran air pada target membuat tuas berputar dan sirkuit kontrol tutup atau terbuka, sehingga mencapai tujuan kontrol otomatis. saklar aliran air banyak digunakan dalam sistem air pendingin air dan teknik pendingin udara.Hal ini dapat memastikan operasi yang aman dan efisien dari sistem pendingin udara.
Aplikasi
Mengontrol dan memantau aliran cairan dari boiler, pompa, dll., peralatan pemanasan, pendinginan, dan pendingin udara.
Fitur
● Pengendalian aliran air dan media normal
● Saklar mikro SPDT yang diperbarui memastikan fungsi saklar yang dapat diandalkan
●15 ((8A) 250VAC switch rating
● IP65, kelas I
● Titik pengaturan dapat diatur
● Paddle dari stainless steel
● Bahan kuningan
● Maks. suhu cairan 120°C
● Tekanan kerja maksimum 20Ba
Spesifikasi
| Jenis operasi | On/Off, single-stage, micro switch |
| Output | SPDT 15 ((8A) 24/250VAC |
| Tingkat aliran | Lihat tabel aliran |
| Penyesuaian pengaturan arus | Sekrup internal |
| Elemen sensing | Paddle |
| Aplikasi cair | Air panas, dingin, air sumur, kolam renang dan air laut, air garam atau etilenglikol |
| Bagian material yang bersentuhan dengan cairan | Tembaga |
| Bahan dayung | Baja tahan karat |
| Suhu cairan | -20°C~120°C |
| Suhu lingkungan yang diizinkan | -40°C~85°C |
| Kelembaban lingkungan yang diizinkan | 10...90% RH, tidak kondensasi |
| Masuk kabel | Fitting M18 |
| Perumahan | Ketahanan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat badan | 1.0kg |
Jenis Model
| Model | Hubungan |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabel Tingkat Aliran Cairan
| Ukuran pipa saluran (dalam.) | 1 | 1-1⁄4 | Satu setengah | 2 | Dua setengah. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.aliran |
Peningkatan Aliran |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Penurunan Aliran |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Max.aliran |
Peningkatan Aliran |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Penurunan Aliran |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Catatan:
Untuk aliran dengan akhiran "Z", paddle 6 inci harus dipasang.
2Unit aliran dari tabel di atas adalah GPM (m / h)
Kabel Listrik
Pemasangan
Saklar aliran dapat dipasang di setiap posisi jauh dari siku atau throttling, dengan panah pada arah aliran.Jika perangkat dipasang ke bawah, berhati-hati terhadap slag dan menerapkannya dalam pipa lurus yang jauh dari filter, katup, dll., Dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Saklar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup set, putar sekrup pengaturan searah jarum jam.Katup pemotongan harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan peralatan.
Dimensi (mm)
Paddle
| Menginstal Paddle | |
| Pipa | Tidak, tidak. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2 " | 1,2 |
| 3 " | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
