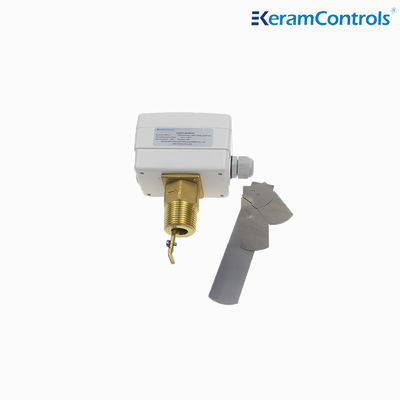

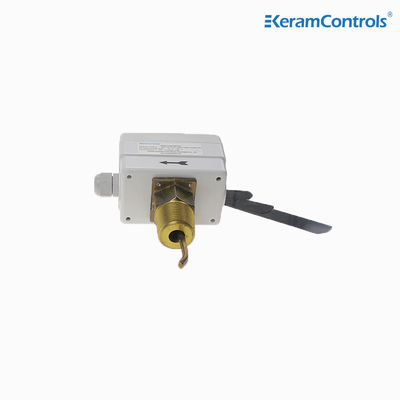

Paddle Type Micro Water Flow Switch Satu Tahap
| Jenis operasi: | Nyala/Mati, satu tahap, saklar mikro | Keluaran: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| Laju aliran: | Lihat tabel laju aliran | Perlindungan Perumahan: | IP65 |
| Menyoroti |
Pengganti aliran air jenis dayung,IP65 Paddle Air Flow Switch,Saklar kontrol aliran air 250vc |
||
Saklar aliran air jenis dayung
Deskripsi
Kerangka saklar aliran air KWFS terbuat dari bahan komposit ABS&PC yang memiliki karakteristik ketahanan korosi dan ketahanan suhu tinggi,membuatnya cocok untuk lingkungan kerja yang relatif kerasPada saat yang sama, tingkat perlindungan IP65 membuatnya secara efektif melindungi komponen internal dan memperpanjang umur layanan peralatan.
Aplikasi
Mengontrol dan memantau aliran cairan dari boiler, pompa, dll., peralatan pemanasan, pendinginan, dan pendingin udara.
Fitur
● Pengendalian aliran air dan media normal
● Saklar mikro SPDT yang diperbarui memastikan fungsi saklar yang dapat diandalkan
●15 ((8A) 250VAC switch rating
● IP65, kelas I
● Titik pengaturan dapat diatur
● Paddle dari stainless steel
● Bahan tembaga
● Maks. suhu cairan 120°C
● Tekanan kerja maksimum 20Ba
Spesifikasi
| Jenis operasi | On/Off, single-stage, micro switch |
| Output | SPDT 15 ((8A) 24/250VAC |
| Tingkat aliran | Lihat tabel aliran |
| Penyesuaian pengaturan arus | Sekrup internal |
| Elemen sensing | Paddle |
| Aplikasi cair | Air panas, dingin, air sumur, kolam renang dan air laut, air garam atau etilenglikol |
| Bagian material yang bersentuhan dengan cairan | Tembaga |
| Bahan dayung | Baja tahan karat |
| Suhu cairan | -20°C~120°C |
| Suhu lingkungan yang diizinkan | -40°C~85°C |
| Kelembaban lingkungan yang diizinkan | 10...90% RH, tidak kondensasi |
| Masuk kabel | Fitting M18 |
| Perumahan | Ketahanan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat badan | 1.0kg |
Jenis Model
| Model | Hubungan |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabel Tingkat Aliran Cairan
| Ukuran pipa saluran (dalam.) | 1 | 1-1⁄4 | Satu setengah | 2 | Dua setengah. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.aliran |
Peningkatan Aliran |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Penurunan Aliran |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Max.aliran |
Peningkatan Aliran |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Penurunan Aliran |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Catatan:
Untuk aliran dengan akhiran "Z", paddle 6 inci harus dipasang.
2Unit aliran dari tabel di atas adalah GPM (m / h)
Kabel Listrik
Pemasangan
Saklar aliran dapat dipasang di setiap posisi jauh dari siku atau throttling, dengan panah pada arah aliran.Jika perangkat dipasang ke bawah, berhati-hati terhadap slag dan menerapkannya dalam pipa lurus yang jauh dari filter, katup, dll., Dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Saklar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup set, putar sekrup pengaturan searah jarum jam.Katup pemotongan harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan peralatan.
Dimensi (mm)
Paddle
| Menginstal Paddle | |
| Pipa | Tidak, tidak. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2 " | 1,2 |
| 3 " | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
