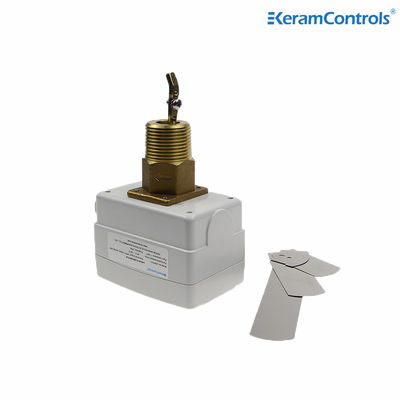

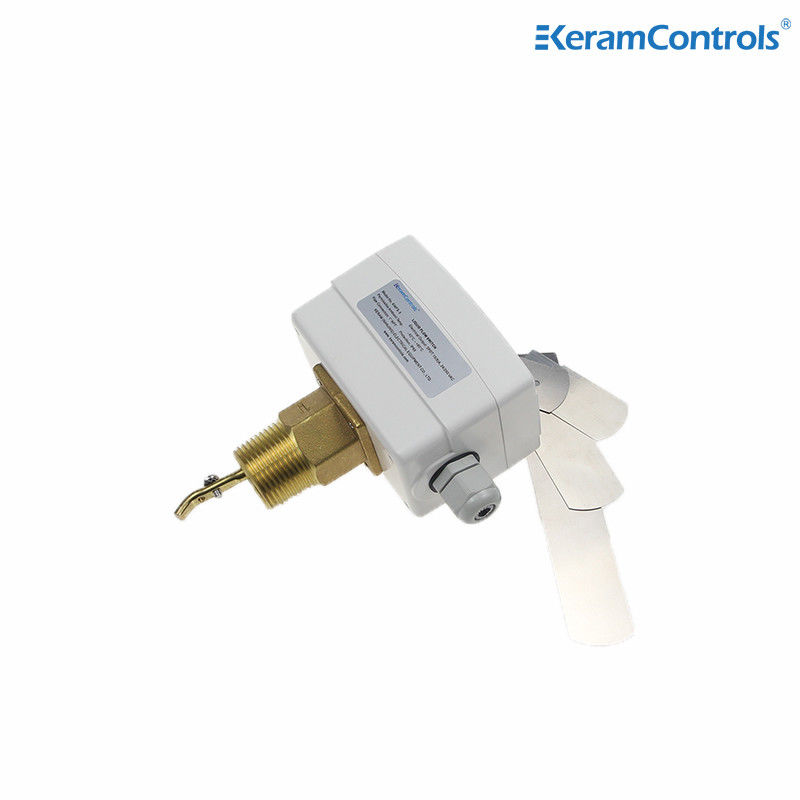

Sensor Aliran Pompa Air Mikro SPDT Bahan Kuningan IP65
| Jenis operasi: | Nyala/Mati, satu tahap, saklar mikro | Keluaran: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| Laju aliran: | Lihat tabel laju aliran | Perlindungan Perumahan: | IP65 |
| Menyoroti |
Sensor Aliran Pompa Air IP65,Sensor aliran pompa air SPDT,IP65 Switch Aliran Cairan Kuningan |
||
Saklar aliran untuk pompa air sensor aliran pompa air
Deskripsi
KWFS dipasang di pipa air dan merupakan elemen deteksi yang bersentuhan cairan. Ketika tidak ada air di pipa atau air tidak mengalir, lembaran aliran target berada dalam keadaan alami;Apabila air yang mengalir,Ketika aliran mencapai nilai tertentu, aliran air mendorong lembaran aliran target,mengubah sinyal aliran air menjadi sinyal pergeseran lembaran aliran targetKetika arus meningkat ke batas atas nilai yang ditetapkan atau menurun ke batas bawah nilai yang ditetapkan,lembaran aliran target mendorong tindakan mikroswitch dari perangkat kontrol melalui mekanisme transmisi, mengeluarkan sinyal kontrol ke perangkat.
Aplikasi
Mengontrol dan memantau aliran cairan dari boiler, pompa, dll., peralatan pemanasan, pendinginan, dan pendingin udara.
Fitur
● Pengendalian aliran air dan media normal
● Saklar mikro SPDT yang diperbarui memastikan fungsi saklar yang dapat diandalkan
●15 ((8A) 250VAC switch rating
● IP65, kelas I
● Titik pengaturan dapat diatur
● Paddle dari stainless steel
● Bahan kuningan
● Maks. suhu cairan 120°C
● Tekanan kerja maksimum 20Ba
Spesifikasi
| Jenis operasi | On/Off, single-stage, micro switch |
| Output | SPDT 15 ((8A) 24/250VAC |
| Tingkat aliran | Lihat tabel aliran |
| Penyesuaian pengaturan arus | Sekrup internal |
| Elemen sensing | Paddle |
| Aplikasi cair | Air panas, dingin, air sumur, kolam renang dan air laut, air garam atau etilenglikol |
| Bagian material yang bersentuhan dengan cairan | Tembaga |
| Bahan dayung | Baja tahan karat |
| Suhu cairan | -20°C~120°C |
| Suhu lingkungan yang diizinkan | -40°C~85°C |
| Kelembaban lingkungan yang diizinkan | 10...90% RH, tidak kondensasi |
| Masuk kabel | Fitting M18 |
| Perumahan | Ketahanan Api ABS atau PC |
| Perlindungan | IP65 |
| Warna | Putih |
| Berat badan | 1.0kg |
Jenis Model
| Model | Hubungan |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabel Tingkat Aliran Cairan
| Ukuran pipa saluran (dalam.) | 1 | 1-1⁄4 | Satu setengah | 2 | Dua setengah. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.aliran |
Peningkatan Aliran |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Penurunan Aliran |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Max.aliran |
Peningkatan Aliran |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Penurunan Aliran |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Catatan:
Untuk aliran dengan akhiran "Z", paddle 6 inci harus dipasang.
2Unit aliran dari tabel di atas adalah GPM (m / h)
Kabel Listrik
Pemasangan
Saklar aliran dapat dipasang di setiap posisi jauh dari siku atau throttling, dengan panah pada arah aliran.Jika perangkat dipasang ke bawah, berhati-hati terhadap slag dan menerapkannya dalam pipa lurus yang jauh dari filter, katup, dll., Dengan panjang setidaknya 5 kali diameter pipa di hulu dan hilir unit.
Catatan:
Saklar aliran dikalibrasi pabrik pada sensitivitas minimumnya. Untuk meningkatkan katup set, putar sekrup pengaturan searah jarum jam.Katup pemotongan harus ≥ aliran minimum yang diperlukan untuk menjamin perlindungan peralatan.
Dimensi (mm)
Paddle
| Menginstal Paddle | |
| Pipa | Tidak, tidak. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2 " | 1 |
| 2 " | 1,2 |
| 21/2 " | 1,2 |
| 3 " | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
